График результатов по карьеру
Опция Оптимизатор карьера обрабатывает блочную модель рудника и определяет конфигурацию блоков, которая максимизирует общую стоимость карьера, соответствующую указанным критериям проектирования.
Опция Оптимизация | Анализировать карьеры анализирует влияние времени на возможные последовательности извлечения. В рамках этого процесса каждый извлеченный блок распределяется на период(ы), в котором он считается добытым.
Данные ввода

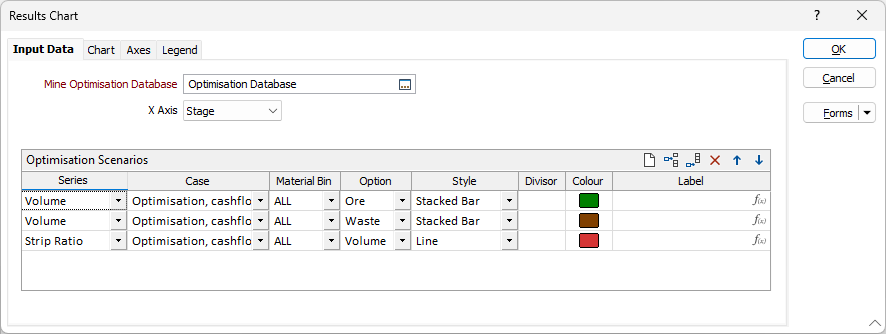

Используйте опцию График результатов по выемочным единицам | Данные ввода, чтобы выбрать базу данных оптимизации рудника, содержащую результаты оптимизации, которые необходимо проанализировать, и укажите ряд данных, которые должны быть включены в график.
База данных оптимизации рудника
Выберите базу данных оптимизации рудника, содержащую результаты оптимизации, которые будут проанализированы.
Ось Х
Выберите значение, которое будет нанесено на (горизонтальную) ось X графика.
Здесь поддерживаются следующие параметры:
| Значение | Описание |
|---|---|
|
Этап |
(Только для оптимизации выемочных единиц) Номер оболочки, назначенный функцией Рудник | Определение | Параметры | Точки оболочек. Значения для всех групп данных являются КУМУЛЯТИВНЫМИ. |
|
Период |
Периоды присваиваются выемочным блокам с помощью опции Анализировать карьеры или Анализировать выемочные единицы. |
Сценарии оптимизации
Укажите следующие параметры для каждой группы, которая будет включена в график:
Группы
Выберите группу для включения в график.
Следующие группы данных могут быть включены и будут добавлены в график в том порядке, в котором они указаны в списке:
| Группы данных | Опции | Единица | Описание |
|---|---|---|---|
|
Денежный поток |
|
Валюта |
Совокупная сумма дисконтированного чистого дохода (= доход - затраты; преобразованная в дисконтированную стоимость с применением ставки дисконтирования), начисленная до текущего периода/этапа включительно. Эквивалентна совокупному ЧДД. |
|
Денежный поток (недисконтированный) |
|
Валюта |
Совокупная сумма недисконтированного чистого дохода (= доход - затраты; исключая влияние ставки (ставок) дисконтирования), начисленная до текущего периода/этапа включительно. |
|
Дисконтированная стоимость |
|
Валюта |
Чистый доход, полученный от текущего этапа/периода, конвертируется в дисконтированную стоимость с применением ставки дисконтирования. |
|
Объем |
Порода / Руда / Всего |
Объем |
Объем выбранной классификации материала, добытого на текущем этапе/периоде. |
|
Тоннаж |
Порода / Руда / Всего |
Большая масса |
Тоннаж выбранной классификации материала, добытого в текущем этапе/периоде. |
|
Коэффициент вскрыши |
Объем / Тоннаж |
Скаляр |
Соотношение руды к породе для выбранной классификации материала, добываемого в текущем этапе/периоде. |
|
Поле содержаний |
Элемент |
Поле содержаний |
Содержание выбранного элемента для текущего этапа/периода. |
|
Металл |
Элемент |
Небольшая масса |
Масса выбранного элемента из текущего периода/этапа. |
|
Доход |
Элемент |
Валюта |
Доход от выбранного элемента в текущем этапе/периоде. |
|
Затраты |
Порода / Руда / Всего |
Валюта |
Стоимость добычи выбранной классификации материала в текущем этапе/периоде. |
В таблицу можно включить до двух (2) вертикальных (Y) осей с разными единицами измерения. Группы данных с общими единицами имеют одинаковые оси. Группы данных присваиваются осям в том порядке, в котором они указаны в списке. После того как доступные оси будут использованы, вы не сможете добавить в график группы данных с разными единицами измерения.
Пример: денежный поток и дисконтированная стоимость используют единицы валюты и могут иметь одну и ту же ось - они будут отнесены к левой вертикальной оси графика. Если к графику добавлен объем, в котором используются разные единицы измерения, он будет отнесен к правой оси. После того как эти опции будут заданы, вы сможете включить в график только те группы данных, в которых используются единицы валюты или объема.
Сценарий
Выберите сценарий, для которого группа данных будет включаться в график.
Бин материала
(Зависит от группы) выберите бин материала, для которого группа данных будет включаться в график.
Опция
(Зависит от группы) Выберите категорию, для которой будут извлекаться значения для группы данных.
Пример: чтобы включить ряд данных для объема руды, задайте опции Группы = Объем и Опция = Руда. В качестве альтернативы, чтобы включить группу данных для дохода, полученного от золота, задайте опции Группы = Доход и Опция = Золото.
Стиль
(Зависит от группы) Выберите стиль графика, который будет использоваться для группы данных.
Для различных групп данных доступны следующие стили:
| Группы | Стиль | Описание |
|---|---|---|
|
Денежный поток |
Линия |
Соединяет точки данных линиями. |
|
Денежный поток (недисконтированный) |
Площадь |
Линейный график. |
|
Дисконтированная стоимость |
Блочная площадь |
Диаграмма с указанием значений в виде доли от общего. |
|
Доход |
Ступенчатая линия
|
Вертикальные и горизонтальные линии используются для создания ступенчатой прогрессии.
|
|
Затраты |
||
|
Коэффициент вскрыши |
Ступенчатая площадь
|
Ступенчатая диаграмма.
|
|
Содержание |
|
Группы |
Стиль |
Описание |
|---|---|---|
|
Объем |
Столбцы
|
Значения представлены в виде прямоугольных вертикальных столбцов с пропорциональными высотами.
|
|
Тоннаж |
||
|
Металл |
Блочный столбец |
Гистограмма показывает значения в виде доли от общего числа. |
Подсказка: поскольку группы данных добавляются в график в том порядке, в котором они указаны в таблице, ранее включенные группы данных со стилями линий могут быть скрыты теми группами данных, у которых стили области и столбцов были включены позже. Вы можете использовать кнопки Вверх и Вниз в правом верхнем углу списка, чтобы изменить порядок, в котором группы данных включены в график.
Делитель
Укажите число, на которое следует разделить значение для каждой точки в группе данных перед включением в график.
Пример: чтобы отобразить значения, выраженные в миллионах долларов, для опций Группы = Денежный поток, установите Делитель = 1000000.
Подсказка: несмотря на то, что это значение может влиять на масштабирование значений по оси, оно не используется в качестве коэффициента масштабирования для оси напрямую. Если вы строите график как Денежный поток и Денежный поток (недисконтированный), перед тем как будет применяться масштабирование оси, необходимо соответствующим образом установить делитель для каждой группы данных.
Цвет
Выберите цвет, который будет использоваться для графика групп данных.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
ОК
В заключение, нажмите на кнопку ОК и создайте график.
