Поверхности тренда

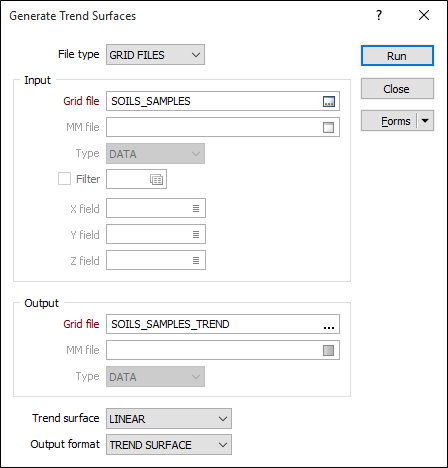

На вкладке Сетка/ЦМП в группе Инструменты сетки: Щелкните Поверхности тренда, чтобы использовать файл поверхности сетки или файл данных в качестве входных данных и создать поверхность тренда на основе данных, используя линейное, квадратичное или кубическое уравнение. Выходной файл будет того же типа, что и входной файл, и может содержать либо данные поверхности тренда, либо остаток.

Выбор результатов вывода зависит от того, хотите ли вы видеть общий тренд или выделить локальные аномалии.

Обратите внимание на то, что эта функция сама по себе не отображает данные. В случае работы с выводом файла данных, вам необходимо использовать функцию Создать сетку, прежде чем вы сможете просматривать результаты с помощью опции Показать слои > Изолинии (во вкладке Главная или вкладка Визекс в группе Слой).

Тип файла ввода

Выберите тип файла (GRID или Data Micromine) и введите (или дважды щелкните, чтобы выбрать) файл этого типа. If you selected a Micromine file, you can also click the Pick From Vizex button to collapse the form and interactively select the file from Vizex; as well as optionally define a filter to selectively control which records will be processed.

Поля X, Y, Z

Если вы выбрали файл Micromine, дважды щелкните, чтобы выбрать имена полей, содержащих координаты X, Y и Z.

Поверхность тренда

Выберите тип Поверхности тренда (ЛИНЕЙНЫЙ, КВАДРАТИЧНЫЙ или КУБИЧНЫЙ). Этот выбор определит порядок уравнения, применяемого для расчета, ваш выбор будет зависеть от исходных данных. Цель - привести к минимуму разницу между измеряемыми точками и поверхностью тренда. В целом, уравнения более высокого порядка дают более лучшие результаты, но эти вычисления отнимают много времени.

Формат вывода

Укажите формат вывода данных. Если вы выбрали опцию ПОВЕРХНОСТЬ ТРЕНДА, данные вывода будут представлять рассчитанную поверхность тренда. Если вы выбрали ОСТАТКИ, в файл вывода будет записана разница между исходными данными и поверхностью тренда (чтобы выделить локальные отличия). Типы вывода

Файл вывода

Введите имя файла вывода (или дважды щелкните мышью и выберите имя файла из списка). Вы можете выбрать только файл того же типа, что и вводный. If you selected a Micromine file, you can also click the Pick From Vizex button to collapse the form and interactively select the file from Vizex.

Запустить

В заключение, нажмите на кнопку Запустить и создайте файл вывода.
