Присвоить

На вкладке Сетка/ЦМП в группе Создать сетку: Нажмите кнопку Присвоить, чтобы определить, находятся ли точки в файле данных выше, ниже или за пределами существующей поверхности сетки.

Каждая точка файла данных проецируется на поверхность сетки. Значение Z (высота) точки данных сравнивается со значением Z сетки. Значение, записанное в 'Поле кода' для данной точки, будет зависеть от того, находится ли точка выше, ниже или за пределами поверхности сетки.

Файл сетки

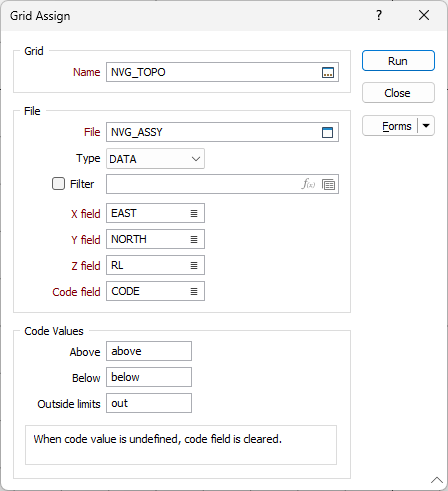

Двойным щелчком в диалоговом окне Присвоение стеки выберите имя Файла сетки, который вы создали, используя функцию Изолинии.

File

Enter the name of the input file. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form. Apply a filter if required.

Поля Восточных, Северных и Z координат

Укажите имена полей файла вывода, в которых будут храниться Северные и Восточные и Z координаты.

Поле кода

Двойным щелчком мыши выберите имя Поля кода. Значения, указывающие на то, где находится точка - над, под или за пределами Сетки - будут записаны в этом поле.

Значения кода

Введите значения, которые будут записаны в Поле кода для каждого возможного расположения. Значения файла ввода могут кодироваться в зависимости от пространственного расположения данных по отношению к поверхности сетки - Над, Под или За пределами границ триангулированной поверхности.

Запустить

Нажмите на кнопку Запустить для запуска процесса.
