Обрезать

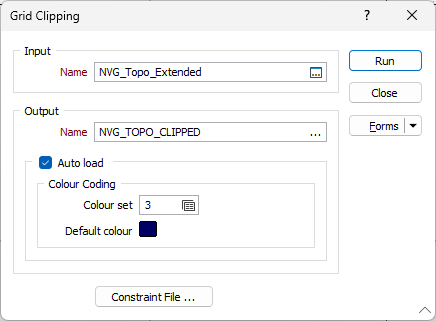

Во вкладке Сетка / ЦМП, в группе Инструменты сеток: Нажмите Обрезать, чтобы обрезать поверхность сетки (определённую во входном файле поверхности сетки Micromine), используя стринги из файла стрингов или контуры из файла контуров, и записать результат в новый файл поверхности сетки Micromine.

Файл сетки

Двойным щелчком мыши выберите имя Файла сетки, который вы создали, используя функцию Изолинии.

Файл вывода

Введите или выберите двойным щелчком мыши имя Файла сетки на выводе.

Автоматическая загрузка

Используйте опцию Автозагрузка, если вы хотите, чтобы таблица загружалась в Визекс автоматически.

Цветовая кодировка

Если вы выбрали автоматическую загрузку таблицы, используйте параметры Набор цветов и Цвет по умолчанию, чтобы настроить цвет отображения для сетки.

Файл ограничений

Нажмите на кнопку Файл ограничений, чтобы применить ограничения к процессу отсечения, используя данные, хранящиеся в Файле стрингов или в Файле контуров.

Запустить

В заключение, щелкните по кнопке Запустить и запустите функцию.
