Тип каркаса
Тип каркаса - это имя, используемое для категоризации каркаса. Все каркасы, независимо от типа, являются подобными друг другу - все они состоят из треугольников, атрибутов и метаданных. Каждый тип каркаса имеет свой набор атрибутов, которые характеризуют тип (т.е. оболочку карьера, топографию и т.д.) каркаса.
Существует несколько предварительно определенных типов каркасов. Все они охватывают основные особенности, которые вы можете встретить в своей работе. Каждый Тип каркаса хранится в собственном файле триангуляции (*.tridb) и имеет свои атрибуты.
Выбрать тип каркаса
Вам необходимо выбрать тип каркаса, если вы:
-
Нажимаете Управлять типами во вкладке Каркас, в группе Управлять, чтобы открыть Менеджер типов каркасов.
-
Нажимаете на Атрибуты во вкладке Каркас, в группе Управлять, чтобы управлять атрибутами типа.
Создать тип каркаса
При необходимости, вы можете создать свои собственные типы каркасов с помощью опции меню Управлять типами > Создать во вкладке Каркас, в группе Управлять.
Ниже представлены следующие типы предварительно заданных каркасов:
|
Альтерация |
Руда |
Разлом |
Границы литологии |
|
Карьер |
Подземные выработки |
Открытая выработка |
Забой |
|
Модель породы |
Минерализация |
Фигура профиля * |
Естественные |
|
ЦМП |
Булево выражение |
Оболочки содержаний |
|
*Тип "Фигура профиля" имеет предварительно заданные атрибуты.
Копировать как тип
В некоторых случаях мы рекомендуем вам работать с несколькими каркасами.
Вы можете скопировать каркас в виде нового типа каркаса, используя кнопку в диалоговом окне Управление каркасами . Любой каркас, который вы скопируете, унаследует атрибуты нового типа.
Перейти к типу
Вы можете переместить каркас в новый тип каркаса, используя кнопку в диалоговом окне Управление каркасами . Если вы перемещаете каркас как новый тип, он унаследует атрибуты нового типа и исчезнет из списка старого типа.
Редактировать атрибуты каркасов
Вы можете редактировать атрибуты выбранного типа, нажав на кнопку Редактировать атрибуты в форме Управлять типами.
Определение типа каркаса

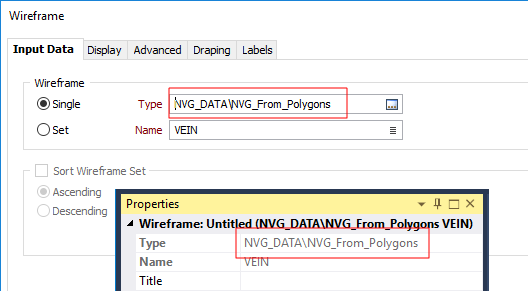

Если тип каркаса загружается в Визекс и располагается в подпапке проекта, имя подпапки отображается в командной строке файла и в окне Свойства:
