Опции восстановления

Режим восстановления

Параметры Режим используются для выбора режима восстановления - Солид или Поверхность.

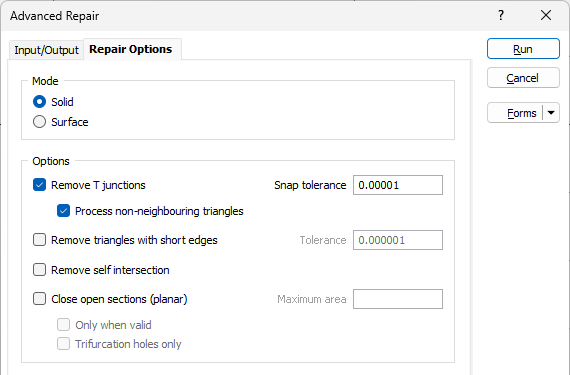

Опции

Удалить Т-образные соединения

По умолчанию удаление Т-образных соединений будет производиться только на незанятых краях. Введите параметры Допуска привязки, используемые для привязки Т-образных соединений (в единицах сети).

Функция Обработать несоседние треугольники произведет попытку зафиксировать вершину на любом несвязанном топологическом объекте с учетом допуска.

Применяйте эту опцию с осторожностью, поскольку в данном случае возрастает риск деления объектов на три части, особенно при высоком допуске привязки и наличии в модели тонких треугольников.

Удалить треугольники с короткими гранями

Установите флажок, чтобы уменьшить количество вершин в триангуляции, исключив те точки, которые можно удалить, не вызывая смещения триангуляции больше чем на заданное значение. Эта опция выполняет процесс, производимый функцией Упростить .

Укажите Допуск короткой грани в единицах сетки) в соответствующем поле.

Удалить самопересечение

Используйте эту опцию, если вы работаете с замкнутыми солидами. В случае если вы работаете с поверхностями, область самопересечения может быть заменена на область разделения на три части (за исключением тех случаев, когда она формирует небольшой закрытый объем, который можно удалить с помощью допуска Удалить объемы).

При работе с опцией Удалить маленькие объемы мы рекомендуем вам использовать значение допуска с запасом, чтобы удалить объемы, стремящиеся к нулю.

Замкнуть открытые разрезы (плоскостные)

Выберите эту опцию, если хотите попытаться замкнуть открытые разрезы с помощью триангуляции границ каждого разреза. Введите Максимальную площадь для замкнутых разрезов.

Выберите параметр Только если верный, когда открытые разрезы следует замыкать только в том случае, если возможна допустимая триангуляция.

Используйте опцию Только скважины с трифуркацией если нет необходимости устранять трифуркацию по скважинам.

Цельная

Удалить внутренние треугольники

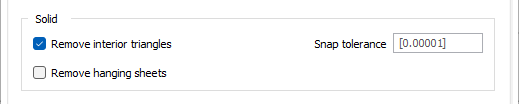

Выберите данную опцию для того, чтобы удалить внутренние треугольники (иногда возникают стенки, которые разделяют внутренние объемы) и вернуть "внешнюю оболочку" вводного каркаса. Процесс восстановления состоит из двух этапов:

• В первую очередь, будет произведена попытка соединить треугольники попарно на основании указанного допуска привязки (допуск по умолчанию равен 1e-5). Если 50% площади парных треугольников налагается друг друга, они оба удаляются.
• Во вторых, будет произведена попытка найти свободные треугольники внутри объема.

Удалить висячие стенки

Активируйте эту опцию, чтобы удалить висячие стенки из основного объема. Данная функция будет рекурсивно удалять треугольники с краев до тех пор пока не достигнет объема. Обратите внимание на то, что если объема нет вообще, эта функция удалит все треугольники.

Если, согласно результату, треугольников не будет, мы рекомендуем вам повторить процесс замыкания, отключив эту опцию, чтобы выявить ошибки триангуляции.

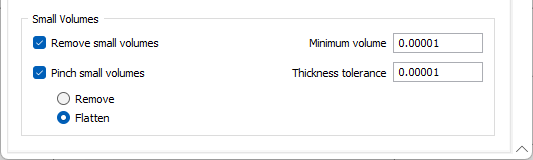

Маленькие объемы

Удалить маленькие объемы

При выборе данной опции будут удалены все автономные оболочки треугольников с объемом меньше указанного Минимального объема.

Любое значение, меньшее или равное нулю, сделает удаление объема невозможным.

Обработать маленькие объемы

Используйте эту опцию для того, чтобы попытаться удалить или сжать области, мощность которых меньше указанного минимального объема для функции Удалить маленькие объемы.

Задайте Допуск по мощности для процесса.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

В завершение, нажмите на кнопку Запустить и начните процесс Очистки.

Частью алгоритма расширенной очистки является процесс внутренней проверки. Сообщение о проверке будет выведено на ваш экран в случае, если каркас является корректным и никаких значительных изменений в его объеме/поверхности найдено не было. Если произвести очистку каркаса невозможно, на экран будет выведено сообщение об ошибке.

Более простая операция очистки и восстановления доступна с помощью функции Очистить (форма).
