Изменить структуру

Во вкладке Каркас, в группе Управлять, выберите Управлять типами | Изменить структуру, чтобы изменить структуру типа каркаса путем добавления и удаления пользовательских атрибутов или изменения свойств атрибута, таких как имя и тип.

Вы также можете изменить структуру типа каркаса, нажав на F6 с курсором над полем Тип в диалоговом окне.

Атрибуты, заданные пользователем

Чтобы изменить структуру каркаса, выполните следующее:

  1. Во вкладке Каркас, в группе Управлять, нажмите на Управлять типами | Изменить структуру. Появится окно Открыть файл.

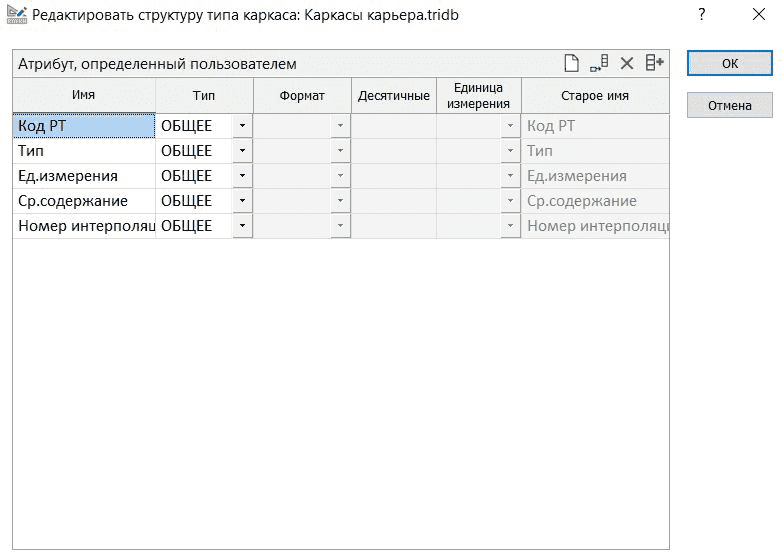

  2. Каждый Тип каркаса хранится в собственном файле триангуляции (*.tridb). Выберите имя файла, структуру которого вы хотите изменить, и нажмите на кнопку OK. Таким образом вы откроете таблицу Изменить структуру.
  3. Вы можете редактировать Имя и Тип каждого атрибута, добавлять новые атрибуты и удалять существующие атрибуты. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

    4. Типы атрибутов

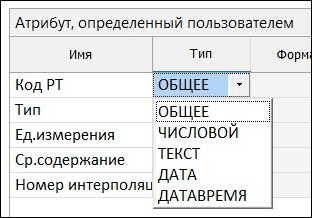

    В таблице Изменить структуру можно выбрать типы атрибутов ОБЩИЕ, ВЕЩЕСТВЕННЫЕ, ДАТА и ДАТАВРЕМЯ.

    В столбце OLD_NAME (старое имя), в правой части таблицы, представлены изменения имен полей и добавления в поля.

    КЛАССИФИКАЦИЯ по умолчанию для любого пользовательского атрибута - Общий. При необходимости примените к атрибуту другую классификацию:

    • Общие (по умолчанию)

    • Плотность

    • Содержание

    • Объем

    Классификация позволяет упорядочивать, группировать или фильтровать атрибуты типа на основе заданного значения классификации. Атрибуты, классифицированные как Плотность, например, могут быть включены в расчет средневзвешенных содержаний.

    Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

    Нажмите на клавишу Tab, находясь в последней ячейке последней строки, и вы создадите новую строку.

    Чтобы выбрать строку, щелкните правой кнопкой мыши и используйте опцию Выбрать запись(и) из контекстного меню. Если выбраны несколько ячеек, выбираются все записи в этом диапазоне.

    Вы можете щелкнуть правой кнопкой мыши по ячейке в таблице и выбрать опцию для сортировки этой колонки в порядке по возрастанию / убыванию, на основании значений в полях этой таблицы.

    Кнопки Вверх и Вниз в панели инструментов можно использовать для настройки пользовательского порядка элементов в таблице.

    Если вы добавите новые атрибуты, используя опцию Изменить, данные в файле не будут утеряны. При этом, если вы удалите поле, которое содержит данные, то эти данные будут потеряны. Если вы случайно удалите файл, используйте опцию Отменить (Вернуть) (CTRL + Z).

Мы рекомендуем вам сохранять резервную копию файла, который вы редактируете.
