Трехцентровая арка

Трехцентровая арка - это довольно распространенный метод проектирования подземных выработок, который можно выбрать в поле Фигура профиля в диалоговом окне Каркас из осевой линии (форма).

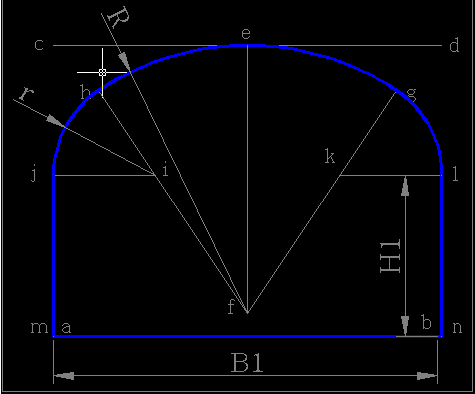

На рисунке ниже продемонстрированы параметры и их влияние на вычисление.

Расчет трехцентровой арки

1. Исходные данные - это проектные ширина (B1) и высота (H1).
2. Прочертите горизонтальную линию ab с длиной B1, проведите над ней другую горизонтальную линию cd с той же длиной и смещением от лини ab на H1+B1/3. Создайте вертикальную линию ef с длиной 0,692 B1, начиная от точки e, которая является срединной точкой линии cd.
3. Создайте точку f - центр с радиусом 0,692 B1, и прочертите арку hg в направлении против часовой стрелки с углом 66 градусов и 82 секунды, взяв за начало азимут с координатами 33 градуса 41 секунда.
4. Точка i находится на линии hf, на расстоянии 0,262 B1 от точки h. Точка i является центром с радиусом 0,262 B1. Проведите арку в направлении против часовой стрелки с углом 56 градусов 19 секунд, начиная с точки h и заканчивая в точке j.
5. Точка k находится на линии gf, на расстоянии 0,262 B1 от точки g. Создайте точку k - центр с радиусом 0,262 B1. Проведите арку в направлении по часовой стрелке с углом 56 градусов 19 секунд, начиная с точки g и заканчивая в точке l.
6. Создайте точку j, которая будет являться начальной точкой, и прочертите вертикальную линию вниз к точке m. Длина линии jm равна H1. Создайте начальную точку l и прочертите вертикальную линию вниз к точке n. Длина линии ln равна H1.
7. Фигура состоит из линий ln, nm, mj и арок jh, hg, и gl. Все вместе они представляют собой трехцентровую арку.
