Вертикальное растягивание

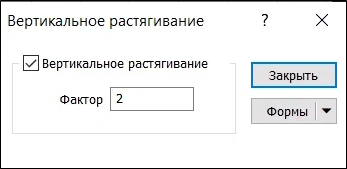

Во вкладке Визекс, в группе Просмотр, выберите Просмотр | Вертикальное растягивание, чтобы применить вертикальное растягивание в общем масштабе к измерениям Z для 3D-объектов, которые вы загружаете в Визекс. Корректировки значения оси Z, обсуждаемые в данном разделе, применяются к просмотру, и не применяются к данным координат.

Опцию Вертикального растягивания также можно включать/отключать в строке состояния.

Активировав или отключив опцию Вертикальное растягивание, вы обновите настройки по умолчанию в форме Просмотр | Вертикальное растягивание, а не просто значение для текущего вида, поскольку эти настройки являются общими (глобальными). Если вы загружаете сохраненный вид или создаете новый вид, эта настройка по умолчанию не перезаписывается.

Опция Общее вертикальное растягивание особенно удобна при работе с такими объектами, как полигоны, которые будут формировать каркасы и которые имеют очень малый диапазон по оси Z. Это происходит при работе с аллювиальными телами или с такими слоистыми месторождениями, как угольные. Без общей корректировки размеров по оси Z иногда трудно распознать наличие двух полигонов, расположенных близко друг к другу.

В Визексе риски, метки, графики вдоль скважин и т.п. выводятся в углах справа от траектории. Для того чтобы во время составления чертежа разреза с вертикальным растягиванием углы были корректны, настройки растягивания в чертеже должны совпадать с настройками растягивания, которые были указаны в Визексе (во время создания файла чертежа).
