Числовые наборы символов
При редактировании наборов цветов, штриховок, линий или символов у вас нет возможности воспользоваться опцией Отменит (Вернуть). Если вы хотите использовать опцию Отменить (Вернуть) при дальнейшем внесении изменений или удалении, вам необходимо сначала воспользоваться кнопкой Сохранить как, чтобы сохранить текущие настройки в виде набора форм, который вы впоследствии сможете загрузить.
Для задания числового набора символов:
Вы также можете открыть данное диалоговое окно, нажав F4 в поле Числового набора символов в диалоговом окне (в котором Поле символов задано в виде числового поля).
- Введите значения и метки в соответствующих полях.
Если установлен флажок Автообновление меток, метки создаются автоматически на основе записей в столбце Значение.
Вы можете изменить метки, если у вас есть такое желание. Чтобы сохранить внесенные вами изменения в случае, если происходит последовательное изменение записи в столбце Значение, уберите флажок из поля Обновлять метки.
- Как вариант, воспользуйтесь кнопками Вычислить (Вычисление) и Присвоить (Присвоить) для разделения данных на соответствующие диапазоны. Заданные диапазоны будут отображены в столбце Метка. Вы можете использовать как автоматически созданные метки, так и создать свои собственные. Содержание столбца Метка можно использовать во фрагменте легенды чертежа.
- Выберите символ для каждого значения (диапазона). При двойном нажатии на значок символа вы можете выбрать символ и задать его характеристики.
Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

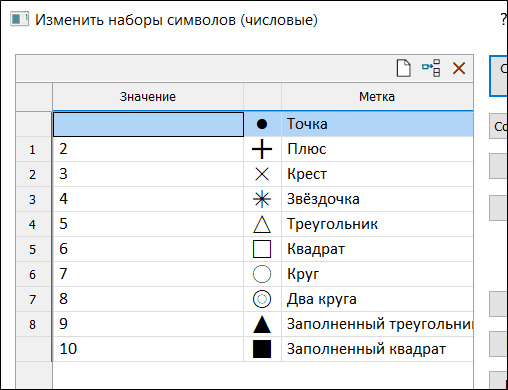

- Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Нажмите на кнопку Сохранить и Закрыть, чтобы сохранить текущую форму в качестве набора форм по умолчанию и закрыть диалоговое окно Изменить наборы символов (числовые).
Таблица числовых символов
Значение
Решите на сколько диапазонов вы разделите свои данные, а затем введите значения, которые определят пределы каждого диапазона в столбце Значение.
Символ
Двойным нажатием левой кнопки мыши (F3) выберите символ, который будет использоваться для отображения каждого значения в диапазоне. Для получения дополнительной информации см.: Палитра символов
С помощью меню по правой кнопке вы можете:
- Выбрать опции Изменить выбранные символы или Изменить все символы, чтобы изменить ВСЕ строки или только ВЫБРАННЫЕ строки.
Метки
Если установлен флажок Автообновление меток, метки создаются автоматически на основе записей в столбце Значение.
Вы можете изменить метки, если у вас есть такое желание. Чтобы сохранить внесенные вами изменения в случае, если происходит последовательное изменение записи в столбце Значение, уберите флажок из поля Обновлять метки.
По умолчанию
Дважды щелкните левой кнопкой мыши, чтобы выбрать символ по умолчанию, который будет использоваться для добавления и вставки новых строк. Чтобы добавить новую строку, щелкните по последней строке в наборе и нажмите на клавишу Enter. Будет применен символ по умолчанию.
Десятичные (знаки после запятой)
Введите число десятичных знаков, которые будут использоваться для метки значений.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Новый
Нажмите на кнопку Создать, чтобы очистить все поля настроек в диалоговом окне.
Присвоить
Нажмите данную кнопку для автоматического подсчета диапазонов. Введите количество диапазонов и выберите метод вычисления. Функция Присвоить (Присвоить) в качестве пределов будет использовать Минимальное и Максимальное значения в файле.
Вычисление
Нажмите на эту кнопку, чтобы автоматически Вычисление диапазоны, основываясь на первом и последнем значениях (которые вы вводите), а также основываясь на заданном количестве или заданном размере интервалов.
Восходящий/Убывающий
Используйте эту кнопку для того, чтобы изменить порядок диапазонов на Восходящий или Нисходящий. Данная возможность очень удобна, если у вас имеются какие-либо предпочтения относительно того, как значения представлены в легенде чертежа. Значения, появляющиеся на границе диапазона примут цвет, штриховку или линию, определенную для первого диапазона.
Сохранить как
Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Смотрите: Сохранить как
Сохранить и закрыть
Нажмите на кнопку Сохранить и закрыть, чтобы сохранить внесенные вами изменения в виде набора форм по умолчанию и закрыть диалоговое окно.
Отмена
Нажмите на кнопку Отменить, чтобы закрыть форму без сохранения изменений. Обратите внимание на то, что во время редактирования на экране будут появляться последние значения внесенных параметров. Чтобы вернуть данные на значения, которые имелись до того, как вы внесли изменения, вам необходимо перезагрузить набор форм. Если вы не сохранили свои исходные настройки в виде набора форм, их невозможно восстановить.
