Числовые наборы линий

При редактировании наборов цветов, штриховок, линий или символов у вас нет возможности воспользоваться опцией Отменит (Вернуть). Если вы хотите использовать опцию Отменить (Вернуть) при дальнейшем внесении изменений или удалении, вам необходимо сначала воспользоваться кнопкой Сохранить как, чтобы сохранить текущие настройки в виде набора форм, который вы впоследствии сможете загрузить.

Для определения числового набора линий:

  1. Во вкладке Главная, в группе Символы откройте форму Числовой набор линий.

    2. Вы так же можете открыть диалоговое окно Числовые наборы линий, нажав F4 (или щелкнув правой кнопкой) в поле ввода Набор линий, в форме (в которой Поле линий задано в виде числового поля).

  1. Решите на сколько диапазонов вы разделите свои данные, а затем введите значения, которые определят пределы каждого диапазона в столбце Значение. Заданные диапазоны будут отображены в столбце Метка. Содержание столбца Метка можно использовать во фрагменте легенды чертежа.

    Если установлен флажок Автообновление меток, метки создаются автоматически на основе записей в столбце Значение. Эти метки имеют следующие стандартные формы: nn.nn до mm.mm, <=nn.nn , =>mm.mm.

    Вы можете изменить метки, если у вас есть такое желание. Чтобы сохранить внесенные вами изменения в случае, если происходит последовательное изменение записи в столбце Значение, уберите флажок из поля Обновлять метки.

  1. Как вариант, воспользуйтесь кнопками Вычислить (Вычисление) и Присвоить (Присвоить) для разделения данных на соответствующие диапазоны.
  2. Выберите стиль линии (Наборы линий) для каждого диапазона.
  3. При необходимости вы можете редактировать метки, которые создаются автоматически на основании указанных значений. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
  1. Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Нажмите на кнопку Сохранить и Закрыть, чтобы сохранить текущее диалоговое окно в качестве набора форм по умолчанию и закрыть окно Редактировать наборы линий (числовые).

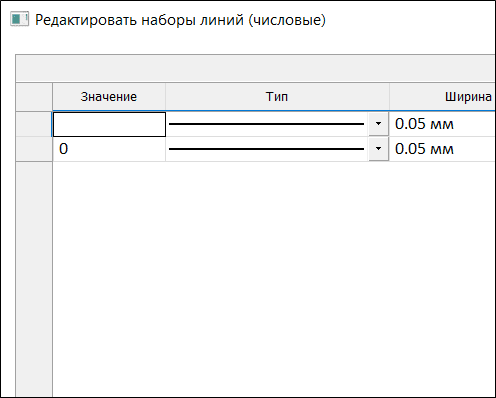

Таблица числовых линий

Значение

Решите на сколько диапазонов вы разделите свои данные, а затем введите значения, которые определят пределы каждого диапазона в столбце Значение.

Стиль и толщина

Выберите Стиль линии (СПЛОШНАЯ, ПУНКТИР, ТОЧКИ и т.д.) и Толщину линии (ТОЛСТАЯ, СРЕДНЕЙ ТОЛЩИНЫ, ТОНКАЯ или настроенная пользователем), которые будут представлять каждый диапазон.

Метки

Если установлен флажок Автообновление меток, метки создаются автоматически на основе записей в столбце Значение. Эти метки имеют следующие стандартные формы: nn.nn до mm.mm, <=nn.nn , =>mm.mm.

Вы можете изменить метки, если у вас есть такое желание. Чтобы сохранить внесенные вами изменения в случае, если происходит последовательное изменение записи в столбце Значение, уберите флажок из поля Обновлять метки.

Десятичные (знаки после запятой)

В поле группе Ввод, в нижнем правом углу диалогового окна, укажите количество Десятичных при отметке значений.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Новый

Нажмите на кнопку Создать, чтобы очистить все поля настроек в диалоговом окне.

Присвоить

Нажмите данную кнопку для автоматического подсчета диапазонов. Введите количество диапазонов и выберите метод вычисления. Функция Присвоить (Присвоить) в качестве пределов будет использовать Минимальное и Максимальное значения в файле.

Вычисление

Нажмите на эту кнопку, чтобы автоматически Вычисление диапазоны, основываясь на первом и последнем значениях (которые вы вводите), а также основываясь на заданном количестве или заданном размере интервалов.

Восходящий/Убывающий

Используйте эту кнопку для того, чтобы изменить порядок диапазонов на Восходящий или Нисходящий. Данная возможность очень удобна, если у вас имеются какие-либо предпочтения относительно того, как значения представлены в легенде чертежа. Значения, появляющиеся на границе диапазона примут цвет, штриховку или линию, определенную для первого диапазона.

Сохранить как

Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Смотрите: Сохранить как

Сохранить и закрыть

Нажмите на кнопку Сохранить и закрыть, чтобы сохранить внесенные вами изменения в виде набора форм по умолчанию и закрыть диалоговое окно.

Отмена

Нажмите на кнопку Отменить, чтобы закрыть форму без сохранения изменений. Обратите внимание на то, что во время редактирования на экране будут появляться последние значения внесенных параметров. Чтобы вернуть данные на значения, которые имелись до того, как вы внесли изменения, вам необходимо перезагрузить набор форм. Если вы не сохранили свои исходные настройки в виде набора форм, их невозможно восстановить.
