Правила

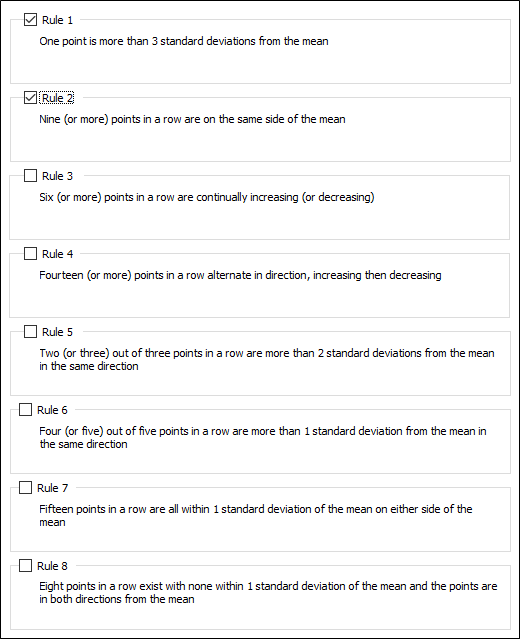

Во вкладке Правила Нельсона, в диалоговом окне Графика Шухарта, задайте правила, которые определят, как будут распознаваться неслучайные и неконтролируемые условия. В течение контроля процесса Правила Нельсона представляют собой метод определения того, является ли неконтролируемой какая-либо измеренная переменная.
| Правило | Описание | Проблема |
|---|---|---|
| 1. | Одна точка представляет собой более 3-х стандартных отклонений от среднего. | Проба является неконтролируемой. |
| 2. | Девять (или больше) точек в ряду находятся на одной стороне среднего. | Имеется длительное смещение. |
| 3. | Шесть (или больше) точек в ряду постоянно возрастают (или убывают). | Имеется тренд. |
| 4. | Четырнадцать (или больше) точек в ряду изменяются по направлению, возрастая, а затем убывая | Много колебаний за пределами шума. Данные по направлению, положение среднего и размер стандартного отклонения не влияют на это правило. |
| 5. | Две (или три) из трех точек в ряду всегда больше 2-х стандартных отклонений от среднего в одном направлении. | Имеется средняя тенденция того, что пробы находятся вне контроля в средней степени. Сторона среднего для третей точки не указана. |
| 6. | Четыре (или пять) из пяти точек в ряду всегда больше одного стандартного отклонения от среднего в том же направлении. | Имеется сильная тенденция того, что пробы в малой степени находятся вне контроля. Сторона среднего для пятой точки не указана. |
| 7. | Пятнадцать точек в ряду находятся в пределах одного стандартного отклонения от среднего по каждой стороне среднего. | При 1 стандартном отклонении будет ожидаться большая дисперсия. |
| 8. | Восемь точек в ряду существуют без условий нахождения в пределах 1 стандартного отклонения среднего и присутствуют в обоих направлениях от среднего. | Перескок от верхнего к нижнему и, при этом, отсутствие диапазона первого стандартного отклонения в редкой степени является случайным. |
Правила Ллойда С. Нельсона были впервые опубликованы в октябре 1984 г. в Journal of Quality Technology.
