Настройка плана

Контекстные вкладки и группы ленты

Планирование – Начало работы

Единицы измерения

Атрибуты задачи

Типы задач

Различная терминология



Контекстные вкладки и группы ленты

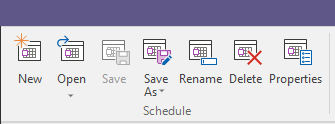

Вкладка План

  • Группы ленты Планирование горных работ (общие):


    • Календарный план — Атрибуты — Типы задач — Добавить задачи — Отчеты — Экспорт

  • Группы ленты Оперативное планирование:


    • Календари - Ресурсы

  • Группы ленты Стратегическое планирование:


    Оптимизировать

Вкладка Просмотр

  • Группы на ленте Просмотр планирования:

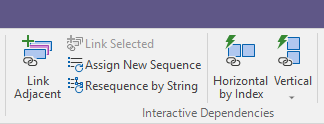

    Диаграмма Ганта — Выбор — Интерактивные зависимости — Фильтрация — Группировка — Сортировка — Связь с Визексом — Анимация

Настройка плана (Верх)

Планирование – Начало работы

  • Выберите Горные работы | Планирование | Создать

  • Укажите имя

  • Выберите тип

    • ОПЕРАТИВНЫЙ – план с ресурсами и календарями

    • СТРАТЕГИЧЕСКИЙ – оптимизация без ресурсов и календарей

      • Используйте показатели выполнения задач для контроля прогресса

  • Выберите локальное хранилище базы данных

  • Откройте контекстные вкладки План и Вид на ленте

  • Определить единицы измерения для атрибутов

    • Планирование | План | Атрибуты | Единицы измерения

  • Определение атрибутов для задач

    • Планирование | Календарный план | Атрибуты | Атрибуты задач

  • Задать план

    • Планирование | План | Добавить задачи | Параметры плана

    • Элементы

    • Блочные модели

      • Для каждой блочной модели ...

        • Укажите вводный файл

        • Определите пользовательские поля с необходимыми правилами агрегации

        • Сопоставление элементов

  • Укажите соответствующие источники задач

Настройка плана (Верх)

Единицы измерения

  • Задайте для каждого типа отчётных величин

    • Например: длина, площадь, объём, плотность, масса, содержание

  • Количество знаков после запятой для каждой величины

  • Количество знаков после запятой для каждой величины

  • Автоматически прикрепляется к полям в отчетах

    • Конвертируйте в другие единицы с помощью генератора отчетов



Атрибуты задачи

  • Все задачи в плане ссылаются на общий набор атрибутов

    • План | Атрибуты | Атрибуты задач

  • Определение

    • Имя отвала

    • Тип (число или текст)

    • Значение по умолчанию

    • Единицы измерения

    • Отчётность по значениям, агрегированным из нескольких задач и периодов.

    • Выражение проверки для диагностики

    • Использование

Настройка плана (Верх)

Типы задач

  • Наборы задач с общими характеристиками

    • Требуемые атрибуты

    • Источник и расчет атрибутов

    • Параметры проектирования

    • Атрибут количества = объем работы, которую необходимо выполнить для задачи

    • Производительность по умолчанию = объем работы, выполненной за час (в единицах атрибута количества)

    • Поведение анимации

  • Отличительная характеристика à нового типа задачи

  • Примеры

    • Примеры: Карьер 1, Карьер 2, …

    • Проходка

      • Наклонные выработки, поперечные выработки, горизонтальные выработки, вентиляционные стволы …

    • Выемки

  • Планирование | Типы задач | Управление

  • Набор опорных каркасов предоставляет список атрибутов, ожидаемых на исходных каркасах.

  • Используется в правилах для создания вспомогательных (поддерживающих) задач.

    • План | Типы задач | Правила вспомогательных задач

Типы задач – Создать новую

  • Используйте План | Типы задач | Управление, чтобы добавить новый тип задачи в список типов задач.

  • Используйте значки в верхней части списка таблицы типов задач, чтобы добавить строку для нового типа задачи.

  • Установите Тип задачи = имя нового типа задачи

  • Задайте значение параметра Действие в соответствии с требуемым поведением анимации плана.

  • Нажмите кнопку ОК, чтобы применить изменения в плане

Типы задач – Создать из существующих

  • Следуйте инструкциям в разделе Типы задач» — Создать новую.

  • Щёлкните правой кнопкой мыши по кнопке-помощнику для ссылочного типа задачи и выберите Редактировать атрибуты типа задачи…

  • Нажмите кнопку вызова формы в правом верхнем углу списка Атрибуты задач, чтобы сохранить новую форму шаблона для списка атрибутов.

  • Закройте форму атрибутов эталонного типа задачи.

  • Щёлкните правой кнопкой по связанной кнопке для нового типа задачи и выберите Редактировать атрибуты типа задачи…

  • Нажмите связанную кнопку в правом верхнем углу списка сетки атрибутов задачи, чтобы загрузить шаблон формы, сохранённый для эталонного типа задачи.

  • Нажмите OK, чтобы применить изменения к новому типу задачи.

Типы задач – Сопоставление атрибутов

  • Нажмите кнопку Атрибуты… на вкладке Источник задачи > Определение > Задачи в параметрах плана.

    • Передовой опыт

  • Альтернативно, Календарный план | Типы задач | Управление

    • Щёлкните правой кнопкой по связанной кнопке для типа задачи и выберите Редактировать атрибуты типа задачи… чтобы выбрать и сопоставить атрибуты из источников задач.

    • Обеспечивает доступ только к атрибутам источников задач, которые могут существовать без привязки к контексту определения плана.



Различная терминология

  • Каркасы = Солиды

  • Промежуточные каркасы = солиды, из которых создаются задачи

    • Атрибуты рассчитываются путем агрегирования (суммирования, взвешенного среднего и т. д.) соответствующих значений из составляющих блоков

      • Предопределённые правила агрегирования для объема, плотности, массы и содержания

      • Пользовательские правила агрегирования для пользовательских полей блочной модели

    • Временные — требуются только для поддержки План | Добавить задачи | Из каркасов | Обновить

  • Каркасы выемочных блоков = промежуточные каркасы, создаваемые с помощью

    • Добыча | Подготовка задач | Выемочные блоки

    • Планирование | План | Добавить задачи | Параметры плана > Источники задач > Каркасы карьера

  • Каркасы задач = каркасы для каждой задачи, сохранённые («кэшированные») в проекте плана

    • Создайте независимую копию с помощью команды Планирование | План | Экспорт | Каркасы задач

Настройка плана (Верх)
