Опорная блочная модель

Данные ввода

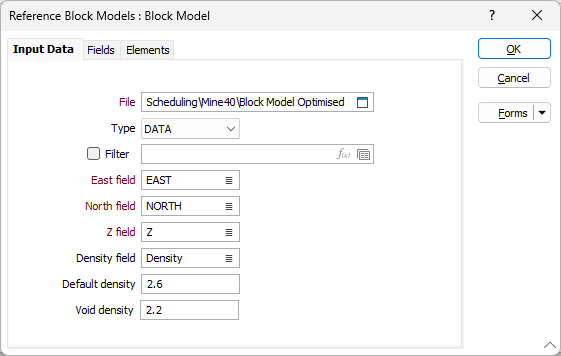

Во вкладке Данные ввода, в форме Опорная блочная модель, задайте блочную модель, из которой будут извлекаться атрибуты для сгенерированных задач плана.

Обратите внимание: для проектов с британскими единицами измерения параметры ввода Плотность, Плотность по умолчанию и Плотность вмещающих пород заменяются параметрами ввода Фактор тоннажа, и процесс обработки опорной блочной модели будет учитывать эти значения соответствующим образом. Например, после вычисления объема элемента для каркаса на основе блочной модели масса элемента будет рассчитываться как коэффициент объема / тоннажа (а не объем * плотность). Атрибуты Фактор тоннажа и Плотность включены в каркасы на выводе.

Поля Восточных, Северных и Z координат

Укажите имена полей Восточных, Северных и Z координат в файле ввода.

Поле плотности

Дважды щелкните левой кнопкой мыши, чтобы выбрать поле в Файле ввода, которое содержит значения Плотности.

Значение плотности по умолчанию

Примите значение по умолчанию [1.0] или введите значение плотности по умолчанию. Это значение будет использоваться, если в поле плотности отсутствуют значения.

Плотность вмещающих пород

Примите значение по умолчанию [0,0] или введите плотность по умолчанию для вмещающих пород Пустоты представляют собой дополнительный объем между блочной моделью и каркасом. Говоря в целом, каркас включает в себя блочную модель, но между ними всегда присутствует расстояние (это расстояние называется пустотами).
