Элементы

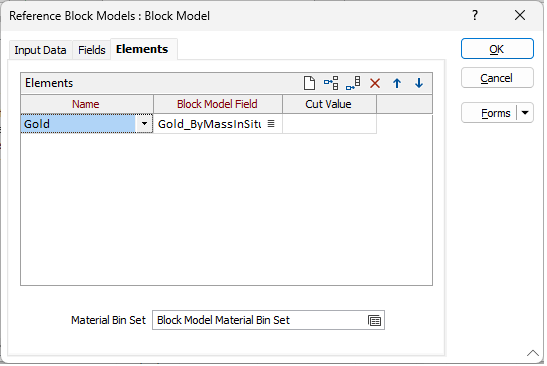

На вкладке Элементы формы Справочная блочная модель настройте профили интересующих элементов и при необходимости укажите бины материалов, для которых необходимо рассчитать атрибуты.

Имя

Select the name of the element produced. Это имя также используется для построения имен полей в источниках данных отчета и атрибутов для сохраненных каркасов.

Element fields in each reference block model must be mapped to the elements defined on the Elements tab of the Schedule Definition form.

Поле блочной модели

Выберите поле в блочной модели, из которого будет браться значение содержания для каждого блока.

Единицы содержания

Поддерживаются следующие единицы содержания:

Описание	Обозначение	Метка
Караты на тонну	карат/т	ct/t
Граммы на тонну	г/т	g/t
Килограммы на тонну	кг/т	kg/t
Пеннивейты на тонну	двт/т	dwt/t
Унции на тонну	унц./т	oz/t
Тройские унции на тонну	тр.унц./т	ozt/t
Фунты на тонну	фунт/т	lb/t
Тройские фунты на тонну	тр.фунт/т	lbt/t
Британские тепловые единицы на фунт	БТЕ/фунт	Btu/lb
Килоджоули на килограмм	кДж/кг	kJ/kg
Мегаджоули на килограмм	МДж/кг	MJ/kg

Единицы массы

Поддерживаются следующие единицы массы:

Описание	Обозначение	Метка
Миллиграммы	мг	mg
Граммы	г	g
Караты	кар	ct
Килограммы	кг	kg
Тонны	т	t
Килотонны	кт	кт
Мегатонны	Мт	Mt
Частицы	гран	gr
Фунты	фунт	lb
Унция	унц.	oz
Пеннивейты	двт	dwt
Короткие тонны	кор.т	sh tn
Длинные тонны	дл.т	l tn
тройские унции	тр.унц.	ozt
тройские фунты	тр. фунт	lbt

Значение урагана

Введите Значение урагана. Если значение в Поле блочной модели выше, чем Значение урагана, программа будет применять Значение урагана.

Набор бинов материалов

При необходимости укажите бины материалов, для которых необходимо рассчитать атрибуты. Нажмите F4 (или выберите Редактировать в контекстном меню), чтобы открыть окно Иерархия материалов. Для получения дополнительной информации см.: Бины материала
