Опции чертежа

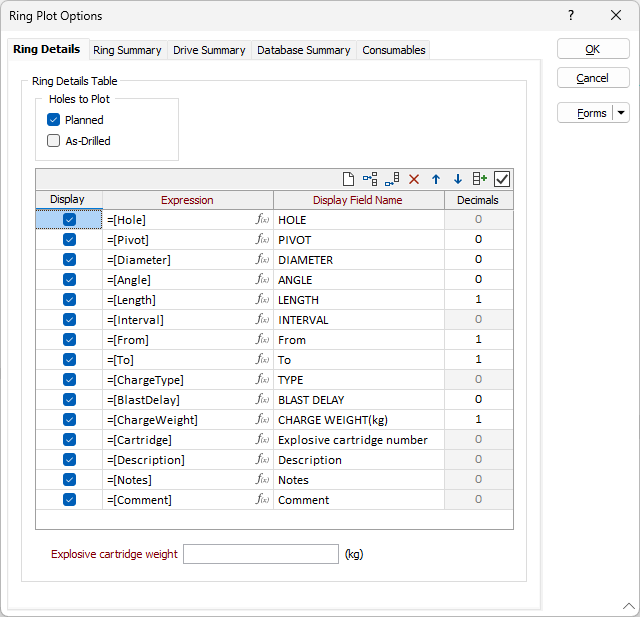

Детали бурового веера
Скважины для нанесения на чертеж
Выберите включение скважин заданного типа в чертеж вееров. Если установлены оба флажка, информация, представленная в сводной таблице, будет соответствовать фактическим скважинам в проложенном веере.
Примечание: конфигурация этих параметров также определяет тип скважины, для которого генерируются отчеты с помощью инструментов Сводный отчет и Создать набор чертежей.
Спроектированные
Установите этот флажок для отчета о спроектированных скважинах.
Фактические
Установите этот флажок, чтобы создать отчет о фактических скважинах.
Просмотр
Установите эти флажки, чтобы включить или отключить отображение перечисленных полей сводки. Чтобы отобразить все поля, установите флажок Выбрать все.
Выражение
В этом столбце отображаются поля из базы данных сводки блоков, которые необходимо отобразить. Чтобы изменить выражение для поля, щелкните значок Выражение справа от ячейки.
Отображение имени поля
В этом столбце отображается название поля, которое будет отображаться на графике проекта БВР. Чтобы изменить отображаемое имя поля, дважды щелкните ячейку, чтобы сделать ее редактируемой.
Десятичные (знаки после запятой)
В этом столбце отображается количество знаков после запятой, с которым будет отображаться значение поля. При необходимости вы можете щелкнуть внутри столбца «Десятичные знаки» и изменить количество используемых десятичных знаков.
  |
Вы можете переместить выбранные строки вверх или вниз. |
|
Нажмите на Автозаполнение, чтобы сбросить список полей и их значения по умолчанию. |
|
Нажмите на Выбрать все, чтобы выбрать все опции в списке. |
Чтобы отредактировать Имя просмотра для поля, дважды щелкните по ячейке - так вы сделаете её редактируемой.
Вес взрывного патрона
Если для просмотра в печати вы выбрали опцию Номер взрывного патрона, вам необходимо указать Вес взрывного патрона. Это значение используется для расчета количества и вычисляется как:
Вес зарядки / Вес взрывного патрона
(округлено до ближайшего целого числа)
