Add Drives
- Если слой Проект веера не открыт, программа предложит вам загрузить слой Проектирование вееров. See: New Ring Design

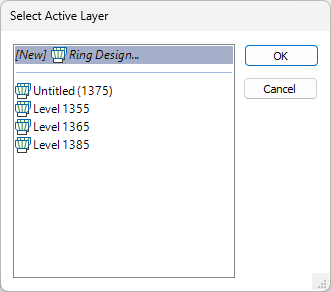

- Если слой Проект веера открыт, но не является активным, приложение предложит вам выбрать активный слой.

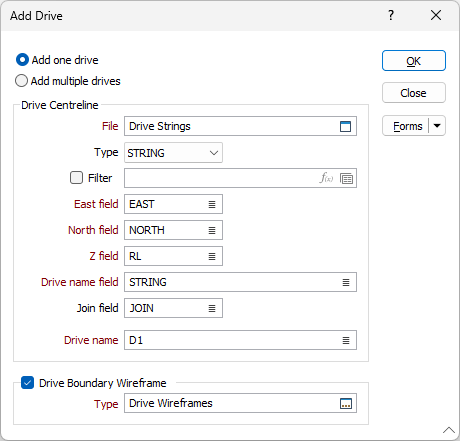

- В группе настроек Осевая линия выработки укажите Файл стрингов, содержащий одну или несколько осевых линий выработки.
- In the Drive Boundary Wireframe group, optionally select the check box and specify a drive boundary wireframe type. Каркасы, которые определяют каждый профиль выработки, будут иметь этот тип.
Осевая линия выработки
Файл
Файл стрингов не отличается от любого другого файла стрингов, использующегося в Micromine, и содержит один или несколько стрингов. Каждый стринг в заданном файле представляет собой опорную осевую линию, которая определяет положение и протяженность выработки.
Добавить одну выработку
См. "Поле имени выработки" ниже.
Добавление нескольких выработок
При выборе опции Добавить несколько выработок нет необходимости указывать Имя выработки. Вместо этого функция попытается сопоставить значения в поле Имени выработки Файла стрингов с именем каркаса указанного типа.
Если имя выработки в Файле стрингов не совпадает с именем каркаса указанного типа, на экране появится сообщение об ошибке. В этом случае вам необходимо изменить имена таким образом, чтобы они совпадали.
Поле имени выработки.
Если выбрана опция Добавить одну выработку, необходимо указать поле имени выработки.
Название выработки
Дважды щелкните левой кнопкой мыши, чтобы выбрать имя выработки, которую вы хотите добавить в Проект буровых вееров.
Каркас границ выработки
Optionally specify a drive boundary wireframe type. Обычно каркасы границ выводятся из стрингов того же файла стрингов выработки.
Необходимо, чтобы имена выработок совпадали с каркасами границ, которые вы создали для каждой выработки. При этом, имена выработок можно изменить позже, просматривая свойства каждой выработки.
При выборе опции Добавить несколько выработок нет необходимости указывать Имя выработки. Вместо этого, функция попытается сопоставить значения в Поле имени выработки с именем каркаса указанного типа. Если совпадений нет, функция сообщит об ошибке.
Для вывода в просмотр других каркасных моделей (не выработок, а, например, каркаса рудного тела) используйте опцию Показать слои | Каркасы во вкладке Главная или вовкладка Визекс в группе Слой .
(Вы также можете нажать на Добавить выработку (интерактивно), во вкладке Горные работы | Веера, в группе Правка , чтобы в интерактивном режиме выбрать стринги осевых линий выработки и каркасы границ выработки, которые вы загрузили в Визекс.)
