Тоннаж и содержания

Используйте диалоговое окно Создать тоннаж и содержания, чтобы произвести оценку тоннажа и содержания области взрыва, представленной каркасами (каркасом).

Если блочная модель не полностью покрывает область блока, представленную каркасом(ами), приложение вычислит и сообщит тоннаж и объем пустот (пустых областей), а также тоннаж и объем руды в блочной модели.

Рассчитать тоннаж и содержания

Выберите эту опцию, чтобы активировать файл блочной модели и другие вводные данные. Вы можете быть заинтересованы в объемах каркаса, но, при этом, не хотеть создавать тоннаж и содержания.

Файл блочной модели

Файл

Дважды щелкните (или используйте кнопку поиска), чтобы выбрать имя файла блочной модели, содержащего ваши данные. Если необходимо, примените фильтр к выбранному файлу блочной модели.

Поля Восточных, Северных и Z координат

Двойным щелчком левой кнопки (или с помощью кнопки поиска) выберите имена полей Восточных, Северных и Z координат в файле ввода.

Плотность

Поле плотности и Плотность по умолчанию

Укажите имя Поля содержания и/или укажите значение Поля содержания. Если значения Плотности отсутствуют в некоторых записях, вам следует ввести значение по умолчанию. Данное значение будет использоваться при возникновении такой необходимости.

Плотность вмещающих пород

При желании вы можете указать плотность по умолчанию для пустоты.

Пустоты представляют собой дополнительный объем между блочной моделью и каркасом. Как правило, каркас включает в себя блочную модель, однако между ними (каркасом и блочной моделью) часто появляются небольшие пустые области. Для подобной области пустот содержания блочной модели масштабируются таким образом, чтобы включить в расчет весь объем, используя значения содержаний по умолчанию в качестве содержаний в пустотах. При запуске функции значения для блока и для пустоты, а также общие значения, записываются для каждого каркаса.

Поля содержаний

Нажмите на кнопку, чтобы открыть форму Поля содержаний и указать их для ввода.

Поле содержания

В Полях содержаний вам необходимо указать имя по крайней мере одного Поля содержаний в Файле ввода. Функция будет использовать значения Полей содержаний при расчете оценочных данных. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Вы можете выбрать поле больше одного раза при условии, что Единицы вывода для отчета будут разными.

Содержание по умолчанию

Для каждого поля содержаний можно определить Значение содержания по умолчанию. Это значение используется для каждого недостающего значения содержания в файле ввода. Если вы не указали содержание по умолчанию, функция будет использовать значение 0,0.

Единица содержания

При расчете значений отчета для полей содержаний, каждое значение может быть взвешено на основании:

• объема блока (м³) или
• тоннажа блока (т). При вычислении опция тоннажа учитывает значение плотности (что часто очень важно для угольных месторождений).

Если вы выбрали Единицу содержания, можно преобразовать её в Единицу полезного компонента. Значение полезного компонента равно Полю содержания, умноженному на объем (м³) или тоннаж (т).

%	проценты	lb	фунты
ppm	граммы на тонну	oz	тройские унции
kg	килограммы	carats	караты
g	граммы	dwt	пеннивейты

Если вы выбрали Единицу содержания Не задано, Процент или г/т (ppm), опция Единица полезного компонента будет неактивна (поскольку единица неизвестна).

Единица полезного компонента

Выберите Единицу полезного компонента (тонны, унции, граммы, караты, фунты, пеннивейты, килограммы), которая будет использоваться для отчета по результатам вычисления из Единицы содержания.

Атрибуты каркаса

Опции Атрибутов каркаса используются для записи количественных и качественных атрибутов (объем руды, объем породы, металл и содержание) в каркасах, сгенерированных процессом. Это позволяет использовать каркасы в дальнейшем планировании.

Атрибут плотности вмещающих пород

Выберите опцию из раскрывающегося списка, чтобы определить, как процесс создания создание отчета должен обрабатывать Атрибут плотности вмещающих пород. Вам доступны следующие опции:

• Не записывать - не записывать атрибут плотности вмещающих пород в отчет.

• Записать - записывать указанный атрибут плотности вмещающих пород в отчет. Дважды щелкните мышкой (F3) или используйте кнопку Список, чтобы выбрать атрибут плотности вмещающих пород для каркаса. Выбор этой опции не приведет к перезаписи существующего атрибута плотности вмещающих пород, заданного в наборе бинов материала.

• Заменить - перезаписать атрибут плотности вмещающих пород из набора бинов материала на указанный в форме атрибут плотности вмещающих пород. Дважды щелкните мышкой (F3) или используйте кнопку Список, чтобы выбрать атрибут плотности вмещающих пород для каркаса.

Атрибут объема вмещающих пород

Выберите опцию из раскрывающегося списка, чтобы определить, как процесс создания отчета должен обрабатывать Атрибут объема вмещающих пород.

Если это применимо, дважды щелкните мышкой (F3) или используйте кнопку Список, чтобы выбрать Атрибут объема вмещающих пород для каркаса.

Набор бинов материала

В качестве вводных данных для Набора бинов материала вы можете создать группы бинов материла, которые будут идентифицировать различные типы материала в блочной модели. Эта функция доступна только в том случае, если в качестве вводного файла используется блочная модель.

После того как вы зададите Набор бинов материала, будет создан отчет по количеству и качеству каждого типа материла. Вы можете дополнительно создать атрибуты каркаса для каждого вычисляемого поля, соответствующего свойствам контейнера материалов, и записать их в каркасы.

Для получения информации по наборам бинов материала перейдите в темы Набор бинов материала и Создание набора бинов материала.

Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать Набор бинов материала.

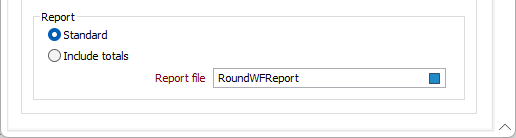

Отчет

Параметры отчета во вкладке Сгенерировать тоннаж и содержания используются для настройки отчета, в который будут записываться результаты тоннажа и содержаний.

Стандартный / С подведением итогов

Вы можете сгенерировать Стандартный отчет или отчет в расширенном формате, который включает в себя итоговые данные по тоннажу и содержаниям.

Файл отчета

Укажите имя Файла отчета, в который будут записаны результаты тоннажа и содержаний. Если файл не существует, он будет создан. Если файл существует, вы можете присоединить новый набор расчетов. При запуске процесса в окне просмотра отчета также отображаются вычисляемый тоннаж и содержания.

ОК

В завершение, нажмите на кнопку Запустить для запуска функции.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
