Экспорт в IREDES
При экспорте в файл IREDES, отформатированный в Epiroc, вы можете записать навигационные скважины в файл вывода XML. Навигационные скважины используются для размещения бурового станка и для преобразования координат в координаты системы управления станка.
IREDES - это международный стандарт обмена данными по бурению, а также промышленный стандарт, который унифицирует обмен данных между горным оборудованием и компьютерными системами. Тип файла ввода/вывода - XML.

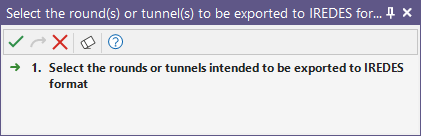

Слой Проектирование выработок должен быть открыт в Визексе и являться активным. Программа предложит вам выбрать выработки или шпуры, которые вы намерены экспортировать:
Если вы выбираете выработку, все шпуры по этой выработке будут включены в экспорт. У вас имеется возможность использовать мышку, чтобы добавлять множественные выработки и шпуры. Чтобы исключить или добавить отдельные шпуры, используйте мышку вместе с клавишей CTRL.

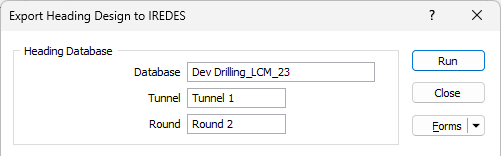

База данных выработки
После того как вы выберете выработку и шпуры, которые вы намерены экспортировать, на экране появится окно Экспортировать проект выработки..
База данных выработки, а также выработки и веера, которые вы выбрали в просмотре, отображаются в группе База данных выработки и представляют собой данные только для просмотра. Вы не можете изменить выбор данных до тех пор, пока не закроете диалоговое окно и не повторите выбор в интерактивном режиме.

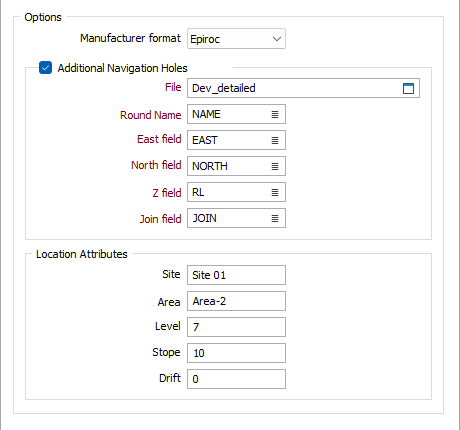

Опции
Формат производителя
Форматы экспорта в IREDES варьируются в зависимости от производителя. В настоящий момент поддерживаются следующие форматы:

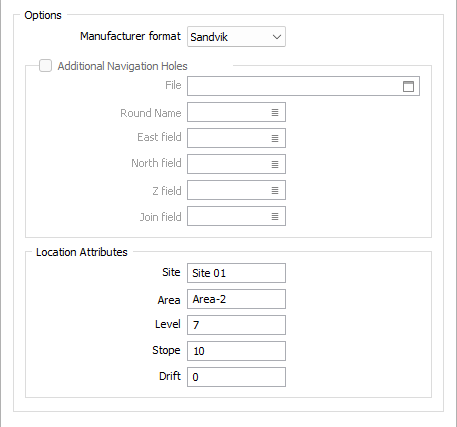

Опция: Sandvik
Если в качестве формата производителя выбран Sandvik, можно установить атрибуты местоположения.
Вы можете указать атрибуты местоположения (участок, площадь, горизонт, выемочная единица и смещение).

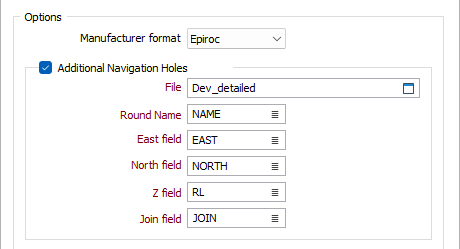

Опция: Epiroc
Если в качестве формата производителя выбран Epiroc, для работы становится доступной опция Дополнительные навигационные скважины.
Файл
Если вы установите флажок Дополнительные навигационные скважины, вам следует указать файл, содержащий местоположение навигационных скважин. Если этот файл указан, координаты навигационных скважин записываются в файл вывода XML.
Поле имени веера
Введите (или дважды щелкните мышью, чтобы выбрать) поле Имя веера, чтобы задать поле для имени веера из выбранного файла стрингов.
Поле Восточных координат
Введите (или дважды щелкните, чтобы выбрать) поле Восточных координат для экспорта.
Поле Северных координат
Введите (или дважды щелкните, чтобы выбрать) поле Северных координат для экспорта.
Z поле
Введите (или дважды щелкните, чтобы выбрать) поле Z для экспорта.
Поле соединения
Введите (или дважды щелкните, чтобы выбрать) Поле соединения для экспорта.
Атрибуты местоположения
В группе настроек Атрибуты местоположения, в форме Экспорт проекта выработки в IREDES, вы можете указать атрибуты местоположения, такие как Участок, Смещение и т.д.
Участок
Введите имя Участка для файла экспорта в поле Участок.
Площадь
Введите локальный атрибут площади в поле Площадь.
Горизонт
Задайте горизонт для локальных атрибутов в поле Горизонт.
Забой
Используйте поле Забой, чтобы задать локальный атрибут забоя.
Смещение
Задайте локальный атрибут смещения в поле Смещение.

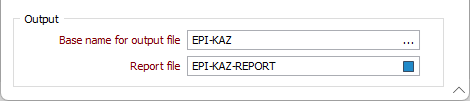

Вывод
Базовое имя для файла вывода
Для каждого набор шпуров по каждой выработке будет создан отдельный файл вывода. К опорному имени добавляется суффикс, чтобы сделать это имя уникальным.

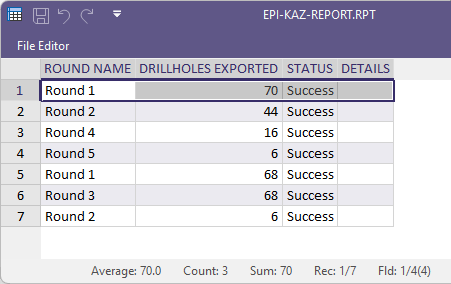

Файл отчета
Укажите имя файла отчета, в котором будут отображаться результаты экспорта. Имя каждого набора шпуров и номер скважины, которые были экспортированы, включаются в отчет.
