Фигура профиля

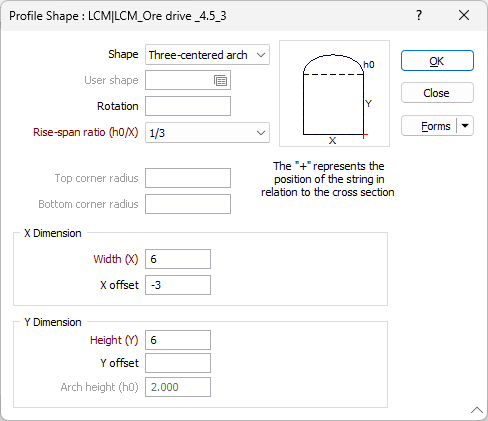

В форме Фигура профиля задайте параметры фигуры профиля, которые будут применяться к группам шпуров, которые вы намерены добавить в проект.
Выберите фигуру. Эти фигуры не требуют пояснений (за исключением фигур Трапеция и Трехцентровая арка ). Размеры, которые вам необходимо ввести в соответствующие поля, отображаются в окне Предварительный просмотр ниже списка фигур.
Самая узкая часть Трапеции 1 располагается в верхней области экрана, эти данные вы вносите в поле Верх (Т). Самая узкая часть Трапеции 2 находится в нижней области экрана, эти данные вы вносите в поле Низ (В).
Радиус скругления Верха и Низа
Если вы выбрали фигуру Прямоугольник с закругленными углами, вам необходимо указать радиус скругления верхнего и нижнего углов.
Фигура пользователя
Если в качестве Фигуры профиля вы указали Фигуру пользователя, дважды щелкните левой кнопкой мыши (или нажмите на кнопку Формы), чтобы выбрать набор форм, содержащий параметры фигуры, определенной пользователем. Чтобы создать набор форм, впечатайте новое имя набора, а затем нажмите на клавишу F4 (и создайте его). В окне Извлечь фигуру укажите файл и поля, содержащие X и Y координаты, которые определят фигуру. При желании, вы можете добавить фильтр и ограничить процесс до набора записей в файле.
Если функция, выбранная вами для работы, поддерживает определение нескольких фигур, вы можете указать Поле соединения.
Форма и размеры профиля каркаса появляются в специальной панели в центре диалогового окна. Они изменяются по мере внесения вами корректировок. В данном диалоговом окне также отображается положение профиля относительно стринга.
Вращение
Значение по умолчанию равно нулю. Если вы хотите применить вращение к фигуре профиля, вам необходимо ввести какое-либо значение (от 0 до 360°). Используйте положительные или отрицательные значения для вращения по часовой стрелке или против часовой стрелки.
Отношение высоты к пролету
Опции Отношение превышения к пролету можно использовать для расчета кривизны и высоты арки в случае, если вы работаете с сечением в виде Круглой или Трехцентровой арки. Вы также можете определить точную высоту арки. Отношение определяется как:
h0 / x,
где
h0 является высотой арки, а
x является шириной фигуры профиля.
Вы можете выбрать любое из трех широко распространенных соотношений.
Если вы указываете Коэффициент пользователя, значение Отношения превышения к пролету может быть задано ниже группы Направление по Y (см. ниже).
Цвет
Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться для фигуры профиля.
Направление по Х - Ширина
Направление получаемой фигуры по Х можно определить, задав ширину и значение смещения по Х по умолчанию, либо рассчитав ширину как сумму смещения влево и смещения вправо (см. ниже: "Направление по Х - смещение Влево + смещение Вправо").
Поддерживаются динамические выражения полей. Смотрите: Редактор выражений
Ширина (X)
Введите Ширину, отмеченную как X, в окошке, в котором отображается вид фигуры. При желании, вы можете дважды щелкнуть левой кнопкой мыши и выбрать в файле стрингов имя поля, содержащего значения Ширины. Значения данного поля будут использоваться для корректировки ширины фигуры.
Смещение по X
Это поле управляет положением фигуры по горизонтали относительно стринга и по умолчанию равно отрицательной половине ширины фигуры. Если поле пустое, по умолчанию оно будет равно нулю.
При необходимости введите расстояние, на которое от стринга в направлении X будет смещена фигура. При желании, вы можете дважды щелкнуть левой кнопкой мыши и выбрать в файле стрингов имя поля, содержащего значения смещения по Х.
Ширина по умолчанию
Введите значение ширины по умолчанию. Если значение смещения Влево или Вправо отсутствует, смещение будет рассчитываться как ширина по умолчанию - известное смещение.
Поля смещений влево и вправо
Дважды щелкните левой кнопкой мыши, чтобы выбрать имена полей в Файле стрингов, которые содержат значения смещений Влево и Вправо.
Направление по Y
Высота (Y)
Введите Высоту, отмеченную как Y, в окне, в котором отображается вид фигуры. При желании, вы можете дважды щелкнуть левой кнопкой мыши и выбрать в файле стрингов имя поля, содержащего значения Высоты. Значения данного поля будут использоваться для корректировки высоты фигуры.
Смещение по Y
Значение по умолчанию равно нулю. (Необязательно) Введите расстояние, на которое от стринга в направлении Y будет смещена фигура. Как вариант, вы можете дважды щелкнуть левой кнопкой мыши и выбрать в файле стрингов имя поля, содержащего значения смещения по Y.
Высота арки / Отношение высоты к пролету
Эти вводные данные применяются к круглой арке или к трехцентровой арке, созданной с применением коэффициента пользователя или настраиваемой высоты.
- Вы можете указать значение Высоты арки, если вы выбрали опцию Настраиваемая высота в выпадающем окне Отношение высоты к пролету (см. выше). Если вы работаете с предварительно определенным Отношением высоты к пролету, Высота арки рассчитывается и отображается как поле "только для чтения".
- Вы можете внести значение Отношения высоты к пролету при выборе этой опции в выпадающем окне Отношение высоты к пролету.
Параметры Высота арки или Отношение высоты к пролету можно получить из поля в Файле ввода. Если поля пустые (значения не указаны), используется значение, указанное в форме.
Если вы указываете отношение, заданное пользователем, для Круглой арки, оно не должно превышать 0,5.
Верх (T) / Низ (B)
Если для работы вы выбираете одну из трапеций, введите размер самой узкой её части в поле Верх или Низ (эти поля изменяются в соответствии с тем, какую трапецию вы выбираете).
Форма и размеры профиля каркаса отображаются в специальной панели в центре диалогового окна. В данном диалоговом окне также отображается положение профиля относительно стринга.
