Создать чертеж Визекса

Во вкладке Главная или во вкладке Визекс, в группе Чертеж, выберите Создать чертеж Визекса, чтобы сгенерировать чертеж, который выводится в просмотр непосредственно из текущего вида Визекса или сохраненного вида. В отличие от обычных фрагментов 2D Чертеж, вид Визекса можно интерактивно вращать в трехмерном режиме внутри макета. После того как вы получите желаемый вид, чертеж можно вывести на печать.

При создании чертежа Визекса весь вид (Визекса) обрабатывается как изображение при одном разрешении, которое поддерживается принтером. Таким образом, для чертежа А0 с разрешением 600 dpi создается изображение размером примерно 30 000 x 20 000 пикселей, которое занимает 2 ГБ памяти.

Не имеет разницы, что именно загружено в Визексе: пустой экран или набор обширных блочных моделей и каркасов - в обоих случаях будет создано изображение одного размера, которое будет отослано на принтер.

Вид, содержащий несколько стрингов, может занимать несколько сотен байтов в качестве 2D чертежа, но если вы работаете в режиме чертежа Визекса, он займет 2 гигабайта. Создавать чертеж Визекса - это как создавать 2D чертеж с активированной опцией Чертеж как изображение. При этом в данном случае изображение создается автоматически и подгоняется под размер и разрешение страницы принтера, и не сохраняется на диск.

Чтобы создать чертеж Визекс:

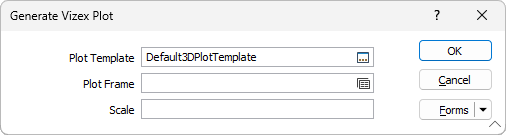

Настройте следующие параметры в диалоговом окне Создать чертеж Визекса:

Шаблон чертежа

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать шаблон чертежа. Приложение предоставляет ряд предварительно определенных стандартных макетов, которые вы можете использовать в качестве основы для своих чертежей. Если вы выбираете шаблон, создается файл Макета чертежа (.PEX).

Если шаблон не выбран, для создания файла PEX будет использоваться шаблон по умолчанию.

Фрагмент чертежа

На свое усмотрение укажите (или дважды щелкните левой кнопкой мыши, или нажмите на значок Формы, чтобы выбрать) альтернативный набор форм, который будет использоваться, чтобы перезаписать фрагмент мастер-чертежа в шаблоне. Если оставить это поле незаполненным, будет использоваться фрагмент чертежа в шаблоне. Если фрагмент мастер-чертежа в шаблоне не является фрагментом чертежа Визекса, используется фрагмент чертежа Визекса по умолчанию.

Масштаб

Укажите масштаб чертежа по X и Y. Если масштаб не указан, во фрагменте чертежа применяется масштаб текущего или сохраненного вида Визекса.

Вращение чертежа

Для интерактивного трехмерного вращения чертежа:

  1. Щелкните мышью по фрагменту Чертежа Визекса и выберите его. Границы фрагмента будут выделены красным.
  2. Нажмите на кнопку Переместить данные внутри фрагмента.
  3. Удерживайте клавишу Shift и переместите курсор мыши для вращения данных.
  4. Удерживая клавишу Ctrl, переместите курсор мыши для масштабирования данных.

При повторном открытии сохраненного Чертежа Визекса, он отображает информацию из Сохраненного вида, а не положение данных при последнем сохранении чертежа. Для изменения ориентации или расположения данных, Вам необходимо изменить Сохраненный вид.

Сохранение чертежа

Вы можете сохранить макет чертежа как документ на основе XML (*.PEX).

Если в Визексе отображается сетка, она также будет отображаться во фрагменте чертежа Визекса, как часть чертежа Визекса. Вы можете добавить сеть в виде дочерней фрагмента чертежа Визекса, она будет отображаться только в случае, если выбрана Ортогональная проекция.

Для получения дополнительной информации, пожалуйста, перейдите к теме Размер шрифта чертежа.
