Метка

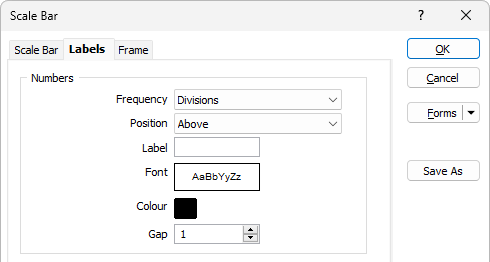

Для добавления меток и рисок к масштабной линейке, задайте следующие параметры на вкладке Метки диалогового окна Масштабная линейка.
Частота

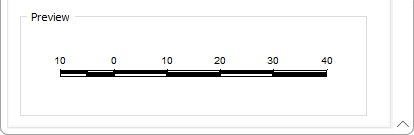

Выберите частоту, с которой будут пронумерованы интервалы и деления. После того как вы зададите эти параметры, вы можете просмотреть результат в окне Предварительный просмотр.
| Нет | Цифры отображаться не будут. |
| Общее | Начало и конец масштабной линейки будут отмечены цифрами. |
| На концах | Начало и конец каждого интервала будут отмечены цифрами. |
| Деления | Каждое деление будет пронумеровано. |
| Первое второстепенное деление | На масштабной линейке цифрами будет отмечено первое второстепенное деление. |
| По всей линейке | Все деления на масштабной линейке будут пронумерованы. |
Расположение
Укажите позицию меток (Под, Над) относительно масштабной линейки.
Метки
На свое усмотрение задайте текст метки (например: м, км), который будет добавлен в виде суффикса к каждому числу на линейке.
Шрифт
Вы можете дважды щелкнуть на предварительном просмотре шрифта, чтобы открыть форму Свойства текста и внести изменения в настройки шрифта для надписей.
Цвет
Двойным нажатием выберите цвет меток.
Промежуток
Задайте промежуток (в единицах) между метками и масштабной линейкой.

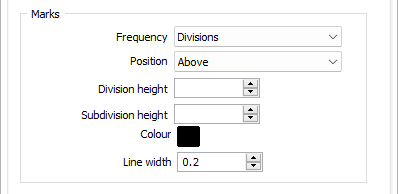

Добавление рисок
Частота
Выберите частоту, с которой будут отображаться риски на масштабной линейке. После того как вы зададите эти параметры, вы можете просмотреть результат в окне Предварительный просмотр.
| Нет | Риски отображаться не будут. |
| Общее | Начало и конец масштабной линейке будут пронумерованы. |
| На концах | Начало и конец каждого интервала будут пронумерованы. |
| Деления | Каждое деление на масштабной линейке будет пронумеровано. |
| Первое второстепенное деление | Первое деление масштабной линейки будет пронумеровано. |
| По всей линейке | Все второстепенные деления линейки будут пронумерованы. |
Расположение
Укажите положение рисок (Над, Под) относительно масштабной линейки.
Высота деления
Для разделения главных и второстепенных делений, задайте высоту главного и второстепенного деления. Задайте высоту (в единицах) рисок вдоль масштабной линейки.
Цвет
Двойным нажатием выберите цвет рисок.
Толщина линии
Задайте толщину линии рисок (в единицах).
