Фрагмент масштабной линейки

Масштабная линейка - это линия, разделенная на части, которая используется для представления масштаб карты. Для добавления нового фрагмента Масштабная линейка:

  1. Двойным нажатием откройте фрагмент Масштабная линейка на панели Формы.
  2. Во вкладке Масштабная линейка установите следующие параметры:

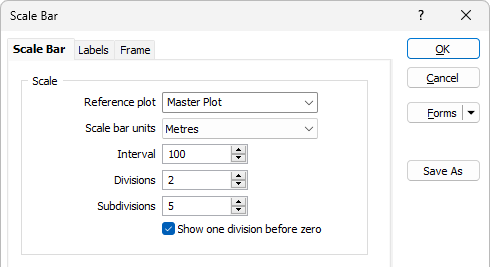

    3. Масштаб

    Опорный чертеж

    Выберите фрагмент опорного чертежа, который будет использоваться для задания масштаба чертежа.

    Единицы масштабной линейки

    Выберите единицы из списка предложенных. Вам доступен широкий выбор опций. В случае, если единицы измерения неизвестны, вы можете выбрать опцию Единицы по умолчанию.

    Единицы масштабной линейки

    Выберите единицы из списка предложенных. Вам доступен широкий выбор опций. В случае, если единицы измерения неизвестны, вы можете выбрать опцию Единицы по умолчанию.

    По интервалам

    Задайте количество интервалов на масштабной линейке.

    Главные и Второстепенные деления

    Укажите количество делений на каждом интервале. Изменения отображаются в панели Предварительный просмотр.

    Когда при вращении вы наведете фокус, у вас появится возможность использовать колесо прокрутки мыши для увеличения или уменьшения отображаемого значения.

    Показывать одно деление до нуля

    Выберите данную опцию, если вы хотите отобразить одно деление до нуля. Данная опция часто используется для отображения второстепенных делений на масштабной линейке.

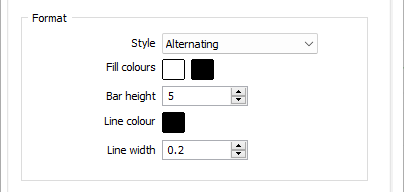

    Формат

    Стиль

    Выберите стиль отображения масштабной линейки.

    Линия

    Шахматный

    Двойной шахматный

    Цвета заливки

    Двойным нажатием выберите цвета заливки масштабной линейки. Если стиль масштабной линейки ЛИНИЯ, будет отображаться всего один цвет заливки.

    Высота линейки

    Задайте высоту масштабной линейки. Для отображения рисок перейдите к группе настроек Метки.

    Цвет линии

    Если вы хотите отобразить рамку вдоль масштабной линейки, двойным нажатием выберите её цвет.

    Толщина линии

    Задайте толщину линии рамки вокруг масштабной линейки.

  1. Задайте вид (отображение) рисок и меток во вкладке Метка .
  2. Задайте границы и отступ во вкладке Фрагмент .
  1. Нажмите OK для добавления фрагмента Масштабная линейка к макету.

Вы также можете добавить новый фрагмент, используя инструмент Новый фрагмент на панели инструментов Редактора чертежа. Нажмите и переместите курсор мышки на макет чертежа и задайте границы фрагмента. Как только вы отпустите кнопку мыши, приложение предложит вам выбрать тип фрагмента.
