Фрагмент градусной сетки

Градусная сетка используется на картах для отображение долготы и широты. Чтобы добавить градусную сетку на чертеж:

  1. Щелкните правой кнопкой мыши на фрагмент чертежа (в коне фрагмента или на панели Фрагменты) и выберите Добавить градусную сетку. Как вариант, дважды щелкните мышью на тип набора форм Координатная сетка на панели Формы.

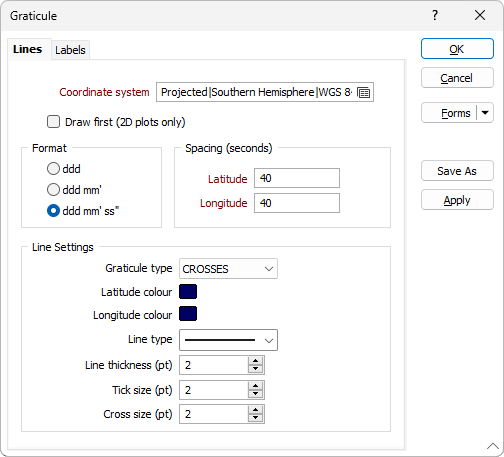

  2. Задайте следующие параметры во вкладке Линии в окне Градусная сетка:

Система координат

В библиотеке наборов форм предлагаются стандартные системы координат. Дважды щелкните мышью на окошко Система координат, чтобы выбрать набор форм "Система координат". Диалоговое окно Система координат состоит из трех вкладок - Проекция, Параметры и Прямоугольные сетки.

Редактор чертежа не знает систему координат базовых данных, поэтому он рисует градусную сетку, перепроецируя данные. В связи с этим, невозможно выполнить мгновенное преобразование геодезической системы координат (просто потому, что он исходная система координат не известна).

Также имейте ввиду, что параметры преобразования геодезического датума установлены, как в WGS 84.

Для корректного отображения градусной сетки относительно базовых данных, Вы должны сначала преобразовать базовые данные в проецируемую систему координат до того, как они будут выведены в печать. Только после этого градусная сетка будет корректной.

Формат

Есть три формата меток градусной сетки:

  • ггг°
  • ггг° мм’
  • ггг° мм’ сс”

Выберите одну из этих опций. Единицы, в которых вы должны задать шаг градусной сетки, изменяются в зависимости от выбранной вами опции.

Шаг

Задайте расстояние между линиями градусной сетки для выбранного вами формата.

Настройки линий

Тип градусной сетки

Выберите тип отображаемой на экране градусной сетки:

  • ПОЛНАЯ - отображаются линии от одного края листа до другого.
  • КРЕСТИКИ - сетка отображается в виде крестиков на месте пересечений линий сетки.
  • РИСКИ - сетка отображается в виде рисок по краям чертежа.

Цвет линий широты и долготы

Дважды щелкните мышью по полю ввода, чтобы задать Цвет линий широты и долготы.

Тип линии

Выберите Тип линии из ниспадающего списка опций стиля линий (СПЛОШНАЯ, ПУНКТИР, ШТРИХ, ШТРИХ ПУНКТИР, ПУНКТИР 2 ШТРИХА).

Толщина линии

Введите Толщину линии в точках.

Размер риски

Введите Размер риски в точках. Это будет длина линий риски.

Размер пересечений

Введите Размер пересечений в точках. Это будет длина линий пересечения.

Когда при вращении вы наведете фокус, у вас появится возможность использовать колесо прокрутки мыши для увеличения или уменьшения отображаемого значения.

Метка

Перейдите во вкладку Метки, чтобы задать способ расположения меток на линиях градусной сетки.

Для сетки или градусной сетки не существует задаваемых общих свойств фрагмента (заливки, границ), поскольку сетка или сетка координат являются дочерним фрагментом материнского чертежа и автоматически заполняют пустое пространство фрагмента материнского чертежа.

Вы можете только выбрать сетку или градусную сетку в под-окне Фрагменты Чертежа.
