Метки

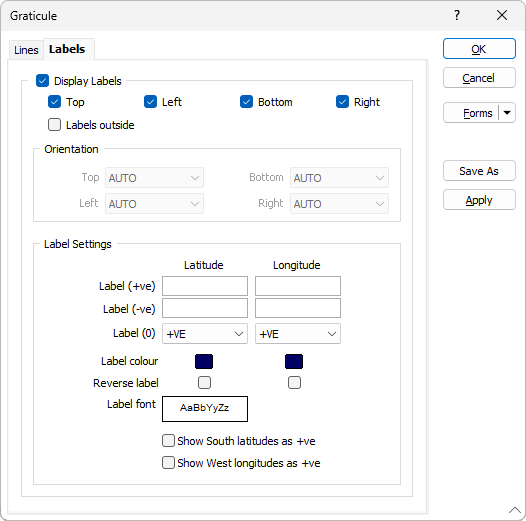

Во вкладке Метки, в диалоговом окне Градусная сетка, задайте способ присвоения меток линиям широты и долготы.

Показывать метки

Выберите опцию Показывать метки, чтобы вывести в просмотр метки вдоль сторон сетки - Сверху, Слева, Снизу и Справа. Используйте эти опции, чтобы отобразить метки по определенным сторонам сетки, а не по всем сторонам.

Метки за пределами сети

По умолчанию метки показаны внутри градусной сетки и маркируются горизонтально. Чтобы создать градусную сетку со вставленными метками, выберите опцию Метки снаружи.

Ориентация

На ваше усмотрение используйте опцию Ориентация, чтобы выровнять метки по горизонтали или по вертикали вдоль той или иной стороны градусной сетки. Выберите опцию Автоматически, чтобы сориентировать метки автоматически - в зависимости от доступного пространства на фрагменте чертежа.

Вам может понадобиться вручную настроить отступы материнского фрагмента чертежа таким образом, чтобы метки градусной сетки, расположенные снаружи, стали видимыми.

Настройка меток

Метки (+ные) и Метки (-ные)

Укажите, как метки будут аннотироваться вдоль положительной и отрицательной осей градусной сетки.

Метка (0)

Выберите метки (+НЫЕ, -НЫЕ, 0), если вы хотите легко различать положительные и отрицательные оси градусной сетки.

Цвет метки

Дважды щелкните мышью в поле ввода, чтобы задать цвет меток, рисуемых вдоль линий широты и долготы.

Обратная метка

Отметьте флажком окошко этой опции, чтобы задать обратный порядок ориентации меток широты и долготы.

Шрифт меткок

Двойным нажатием в окне просмотра Свойства текста выберите шрифт и задайте характеристики текста для меток.

Метки за пределами сети

По умолчанию метки расположены внутри сетки. Выберите эту опцию, чтобы отображать метки снаружи градусной сетки.

Показывать южную / западную широту как +ную

Если вы выберете опцию Показывать Южную широту, как +ную или Показывать Западную долготу, как +ную, соответствующие значения будут отображаться, как положительные.
