В каркас
Условное моделирование производится в два этапа: создается модель, из модели создается триангуляция. При запуске функции условного моделирования, после того как вы сохранили модель, она может использоваться в качестве вводных данных для функции Вывести условную модель во вкладке Условное, в группе Сервис. Данная функция позволяет создавать различные каркасы ,точки, блочные модели или объемы для одной модели без необходимости каждый раз пересчитывать модель.

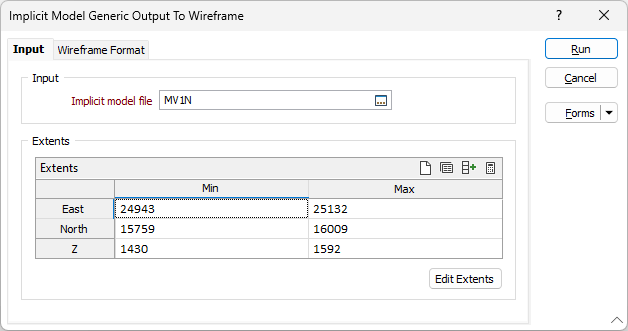

Файл ввода
Дважды щелкните левой кнопкой мыли или используйте кнопку поиска, чтобы выбрать имя файла, сохраненного в качестве файла вывода при запуске функции условного моделирования.
Границы
Задайте область интерполяции:
Поля Восточных, Северных и Z координат
Задайте Минимальную и Максимальную границы поверхности в восточном, северном направлениях и направлении Z.
Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
Править границы
Если вы нажмете на кнопку Править границы, в просмотр будет выведен активный слой с ограничивающей рамкой, которую можно передвигать. Для получения дополнительной информации смотрите: Править границы .
Нажмите на кнопку Автозаполнение границ, чтобы выбрать, откуда вы хотите получить границы, которые вы намерены использовать.
Чтобы создать каркас, нажмите на вкладку Формат каркаса.
