Формат каркаса

Используйте вкладку Формат каркаса, в диалоговом окне Вывод, чтобы в результате создать каркас из вводного файла условной модели.

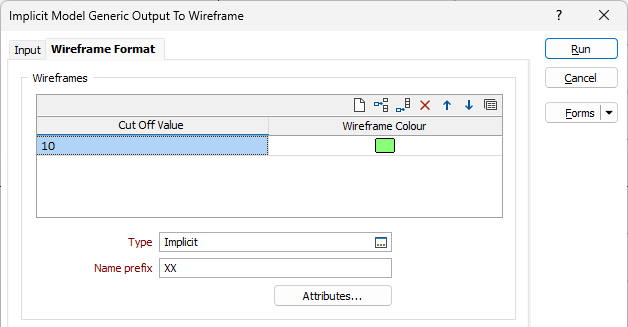

Каркасы

Чтобы сгенерировать вывод каркаса, используйте настройки на вкладке "Формат каркаса".

Значения бортов и цвета

Используйте сетку, чтобы определить количество каркасов на выводе, которые будут получены в результате этого процесса, а также определить цвет для каждого каркаса. Вы можете заполнить список, выбрав Числовой набор цветов из меню по правой кнопке мыши.

Каждое бортовое содержание представляет собой нижнее предельное значение. Например, использование значения 0,7 даст в результате каркас, построенный по значению 0,7 и выше.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Тип и Префикс имени

Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать Тип каркаса вывода и указать Префикс имени.

Атрибуты

(На свое усмотрение) Вы можете нажать на кнопку Атрибуты и ввести любые другие атрибуты для итоговых каркасов.

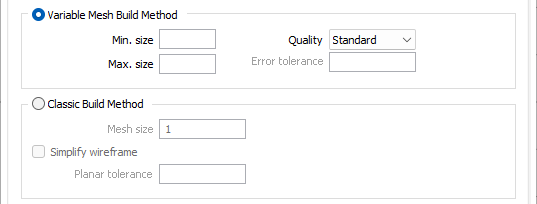

Метод переменного построения сетки

Алгоритм «шагающие кубики» переменной сетки (алгоритм «двойного оконтуривания») – это алгоритм «основных» кубиков, а не «двойных». Другими словами, он работает с настоящими кубиками, а не с искаженными «двойными» кубиками.

Преимущество работы с истинным кубиком состоит в том, что кубики всегда выпуклые, и, следовательно, применение стандартного алгоритма шагающих кубиков всегда будет производить верные каркасы. С другой стороны, двойные кубики – это искаженные кубики, которые иногда могут быть вогнутыми, что может привести к неверным каркасам.

Одной из ключевых особенностей алгоритма шагающих кубиров с переменной сеткой является его способность автоматически выполнять детализацию до меньших размеров сетки при обнаружении тонких жил. Стандартный алгоритм шагающих кубиков предполагает, что существует не более одного пересечения между визуализируемой изоповерхностью и каждым ребром куба. Это предположение неверно, если жила тоньше, чем ширина куба, что приводит к дыркам в каркасах на выходе. Алгоритм шагающих кубиков с переменной сеткой обрабатывает их, находя как можно больше пересечений. Если обнаружено, что куб имеет 2 или несколько пересечений на одном ребре, его необходимо разделить на более мелкие кубики.

Качество

Выберите качество вывода (Низкое, Стандартное, Высокое, Ультра, Пользовательское). Высокое соответствует стандартному качеству вывода, при Низком качестве программа попытается быстрее создать более грубый (но точный) вывод.

Ожидается, что режим низкого качества будет использоваться во время итеративного процесса точной настройки параметров моделирования, чтобы результат можно было просмотреть быстрее. Выберите Высокое для получения окончательного качества вывода изоповерхности.

Классический метод построения

Если вы применяете Классический метод построения, вам необходимо указать Размер сетки для каркаса в соответствующем поле.

Упростить каркас

Выберите эту опцию, чтобы уменьшить число вершин в триангуляции, выявив те точки, которые могут быть удалены без повреждения триангуляции, на основании плоскостного допуска:

• Планарный допуск. Это значение определяет максимальное расстояние для продвижения триангуляции в любом направлении после удаления вершин.

Если плоскостной допуск не задан, тогда по умолчанию будет использоваться значение 0,01. Использование большего значения для плоскостного допуска может привести к значительным изменениям триангуляции.

Качество

Этот параметр обеспечивает удобный способ контроля качества и скорости создания каркаса. Вам доступно пять настроек качества: Низкое, Стандартное, Высокое, Ультра и Задано пользователем.

Установка качества на Низкое позволяет быстро генерировать общую форму каркасов вывода.

За исключением опции Задано пользователем, каждый параметр качества имеет предварительно установленное значение допустимой погрешности. Допустимая погрешность для Низкого качества примерно в два раза выше, чем для Стандартного, что, в свою очередь, вдвое больше, чем для Высокого качества и т.д.

Допустимая погрешность для значения Задано пользователем устанавливается пользователем. Пределов для указанного пользователем значения допустимой погрешности не существует (и, следовательно, минимального размера ячейки), ограничение налагается лишь возможностями системной памяти.

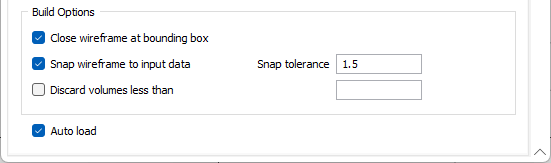

Опции построения

Максимальный размер треугольника

Чтобы исключить большие ячейки, укажите параметр Максимальный размер треугольника в единицах сетки.

По умолчанию размер ячеек контролируется параметром допуска, который указывает максимальную ошибку между отображаемой поверхностью и фактической поверхностью. Как правило, более крупные ячейки используются там, где поверхность относительно плоская, а более мелкие ячейки используются там, где поверхность имеет высокую кривизну.

Если указан Максимальный размер треугольника, то все треугольники будут этого размера или меньше, если они не пройдут тест на допуск.

Атрибуты

Нажмите на кнопку атрибуты, чтобы настроить атрибуты для каркаса вывода.

Если вы хотите внести в поля Файла ввода атрибуты, определенные пользователем, используйте функцию Каркас | Создать из стрингов | Каркас из осевой линии.

Замкнуть каркас в прямоугольной рамке

Выберите эту опцию, чтобы ограничить созданный каркас пределами вводных данных.

Привязать каркас к данным ввода

Сгенерированные каркасы могут иметь небольшое смещение от точек, из которых они были созданы. Выберите эту опцию, чтобы привязать каркасы к данным ввода. Если расстояние между двумя треугольниками меньше, чем указанное в Допуске привязки, в результате процесса привязки самый близкорасположенный треугольник будет смещен к каждой точке привязки.

Если вы не введете значение, будет использоваться допуск по умолчанию, равный 1 метру.

Не учитывать объемы меньше чем

При выборе данной опции будут удалены все автономные оболочки треугольников с объемом меньше указанного Минимального объема.

Любое значение, меньшее или равное нулю, сделает удаление объема невозможным.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
