Полигон

Во вкладке Условное, в группе Поверхность, функция Полигон использует РБФ (радиально-базисные функции) для интерполяции данных из замкнутых стрингов или полигонов. Вводные данные должны сочетать замкнутые полигоны, представляющие собой профили по трехмерной фигуре (например интерпретация рудного тела или фигуры профиля подземной выработки). Как и при работе с другими функциями условного моделирования Micromine, в результате данного процесса будет получен каркас - трехмерный солид.

У этой функции есть много общего с остальными инструментами условного моделирования Micromine. Самая большая разница заключается в определении полигонов - чтобы настроить распределение вершин в каждом полигоне, вы используете опцию Полигоны ограничения во вкладке Ввод. Существует две настройки:

Минимальное расстояние между точками: Используйте эту опцию, чтобы исключить точки, которые расположены слишком близко к друг другу, что может привести к созданию слишком шумной модели.
Максимальное расстояние между точками: Используйте ее, чтобы добавить точки в полигоны, так чтобы они были распределены по полигонам и между ними.

Используйте Полигоны ограничения, чтобы создавать одинаковое количество вершин между разрезами и в пределах полигонов.

Ввод

Файл

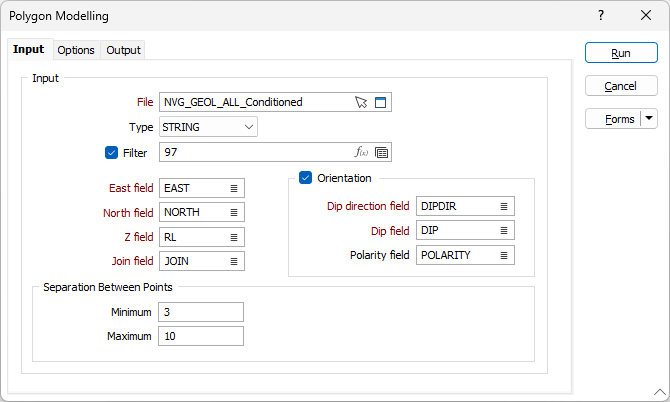

Во вкладке Ввод, в диалоговом окне Моделирование полигона, двойным щелчком левой кнопкой мыши (или с помощью кнопки поиска) выберите файл, содержащий полигоны. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

Поля Восточных, Северных и Z координат

Двойным нажатием левой кнопки мыши выберите имена полей координат в Файле ввода.

Поле соединения

Укажите имя поля, содержащего значения, которые определяют каждый отдельный стринг. Если последовательные записи имеют одинаковое значение в этом поле, то точки будут объединены линией.

Orientation

Select the Orientation option if you want to specify the names of the fields for the orientation values.

The orientation of nodes on the string for which no Dip direction or Dip data is specified, or nodes inserted by the algorithm, will be interpolated from the orientation of the closest nodes in each direction.

Specify the Dip direction field for the input file using the list button.

Specify the Dip field for the file using the list button.

Specify the Polarity field for the file using the list button.

Note: Polarity identifies which side of the dipping plane the intrusion resides. A polarity value of +1 means the intrusion is above the dipping plane; while -1 indicates it is below the dipping plane.

If a Polarity field is not selected, or a value is not provided by the field, Polarity for the solid is taken to be +1.

Расстояние между точками

Укажите значение "Минимальное расстояние между точками", чтобы исключить точки, которые расположены слишком близко, так как они могут сделать модель некорректной.

Укажите значение "Максимальное расстояние между точками", чтобы добавить точки в полигоны для получения равномерного распределения между полигонами.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
