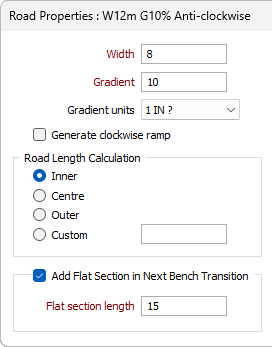

Свойства дороги

Вы можете задавать параметры дороги (подъездного пути) в форме Свойства дороги каждый раз, когда вы добавляете дорогу или редактируете ее свойства. Смотрите: Добавить дорогу и Редактировать свойства.

Ширина

Укажите ширину дороги.

Чтобы в конечном итоге получить доступную дорогу, при установке ширины вам, возможно, придется принять во внимание ширину бермы (если доступ к берме предусмотрен в параметрах вашего проекта).

Угол и единицы угла

Укажите значение наклона и Единицы измерения уклона.

Создать съезд по часовой стрелке

Если выбран этот параметр, дорога будет иметь наклон по часовой стрелке. Снимите флажок, чтобы выполнить наклон против часовой стрелки.

Расчет длины дороги

Выберите параметр, чтобы определить, будет ли длина дороги в зависимости от уклона рассчитываться с использованием внутреннего, центрального или внешнего радиуса дороги. Выбранный вами метод расчета длины (и точность результата) будет зависеть от характеристик дороги (крутизны поворотов и т. д.).

Выберите опцию Пользовательский, чтобы указать значение смещения как коэффициент ширины дороги. Значение смещения может быть только в пределах от 0 до 1 (включая 0 и 1). Этот параметр задается при добавлении дороги, и после того, как дорога была добавлена в проект, его можно изменить только через Список дорог или интерактивно через панель свойств.

Метод расчета по умолчанию - Внутренний. Если метод расчета не указан, для расчета длины дороги будет использоваться внутренний радиус дороги.

Сделанный вами здесь выбор определит, как будут измеряться градиент и радиус поворота (если таковой имеется).

Добавить горизонтальный участок в следующий переход по уступу

Во многих случаях возможность создавать горизонтальные части дороги для указанного расстояния, включая опцию создания горизонтальных отрезков дороги между уступами, является техническим требованием.

Длина горизонтального разреза

Если требуются горизонтальные участки, выберите опцию Добавить горизонтальный участок... и укажите длину каждого горизонтального участка.

Переопределить параметры проектирования карьера по умолчанию

При добавлении дороги в карьер, полная ширина заезда на берму по умолчанию допускается как в режиме с БРОВКИ, так и с ПОДОШВЫ. Тем не менее, вы можете выбрать опцию, чтобы перезаписать эти настройки по умолчанию:

Параметры заезда на берму

Параметры Ширина заезда на основание и Ширина выезда на берму с бровки определяют, как будет осуществляться заезд на бермы с дорог.

Если дорога обеспечивает заезд на берму, вы можете выбрать, будет ли ширина заезда на основание и/или ширина выезда на берму с бровки составлять ПОЛНУЮ или ПОЛОВИНУ ширины бермы. Вы можете ограничить доступ транспорта к берме, но не ограничивать его для людей.

В случаях, когда нет необходимости обеспечивать заезд на каждую берму, вы можете ограничить доступ только к бровке или только к основанию, либо вовсе отключить заезд на берму, выбрав параметр ZERO для одного или обоих вариантов.

Если вы выбрали ПОЛЬЗОВАТЕЛЬСКИЙ для параметра ширины доступа, вы можете указать Часть значение:

Часть

Параметры Часть заезда на основание и Часть выезда на берму с бровки позволяют задать соотношение ширины заезда на основание/выезда на берму с бровки/ширины бермы для применения к нижней/верхней части текущего сегмента дороги.

Длина сужения

Параметры Длина сужения заезда на основание и Длина сужения выезда на берму с бровки могут быть рассчитаны автоматически, если оставить включенным параметр по умолчанию Auto. Однако, если вы хотите, чтобы бермы заезда на основание или на бровку сужались на определённую длину, введите значение. Длина сужения - расстояние от пересечения дороги с местом, где начинается сужение.

Вы получите предупреждение, если заданная длина сужения не соответствует заданным параметрам проектирования. Указание некорректного расстояния сужения может привести к неправильному проецированию дороги.

Создать осевую линию дороги

Выберите этот параметр, чтобы отобразить осевую линию дороги.

Ширина дороги на пересечении с бермой

Если Заезд на берму активирован, выберете ширину доступа на берму - Расширить или Сузить на ширину заезда к берме при пересечении дороги с бермой.

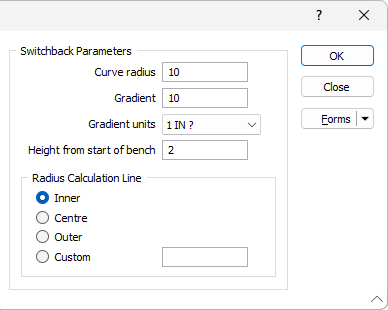

Параметры разворота

Следующие параметры определяют, как разворот с наклоном будет построен при изменении высоты дороги от одного уступа до другого.

Радиус кривизны

Укажите значение радиуса, которое будет использоваться для определения границ и натяжения кривой области поворота.

Угол и единицы угла

Укажите значение наклона и Единицы измерения уклона.

Высота от начала уступа

Укажите высоту разворота от начала уступа. Этот параметр характеризует расстояние от уступа, от которого создается сегмент дороги до изменения ее направления.

Линия расчета радиуса

Радиус измеряется от заданной точки (Внутренняя, Центральная, Внешняя, Произвольная) дороги, принимая во внимание ширину дороги (которая уже задана, как часть свойств дороги).

• Внутренний радиус кривой должен быть больше 0

• Внешний радиус кривой должен быть больше, чем ширина дороги

• Центральный радиус кривой должен быть больше, чем половина ширины дороги

• Чтобы измерять радиус из заданной точки дороги, выберете опцию Произвольная и укажите значение, которое является фактором ширины дороги.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите на кнопку ОК, чтобы закрыть диалоговое окно Дорога карьера и применить изменения, которые вы внесли.
