Блочная модель

Constrain Block Model to Pit Shell

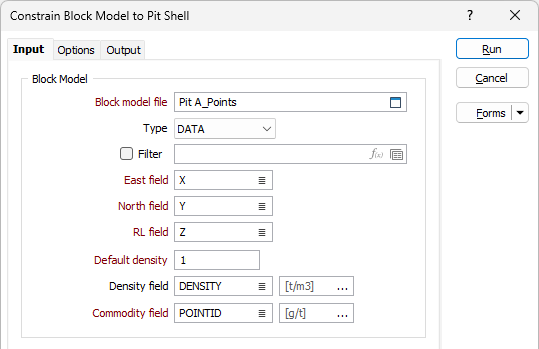

The Constrain to Pit tool has been added on the Block Model tab, in the Operations group to produce a pit shell using pit optimisation to assess Reasonable Prospects for Economic Extraction (RPEE).

Reasonable Prospects for Economic Extraction (RPEE) is a requirement for the reporting of mineral resources. Resources amenable to open pit mining methods should be constrained by surfaces (pit shells) considering commodity value and pit wall slope angles.

The Constrain to Pit tool provides input for a block model, a surface DTM and options to define costs and prices as well as the pit slope angle in order to report RPEE.

It should be noted that while the Constrain Block Model to Pit tool is a convenient and simple way to report on economic viability, the Pit Optimiser is a much more thorough and complex tool, offering more comprehensive analysis andoptions.

For information on configuring and using the new tool, see Operations

Описательная статистика Оптимизатора выемочных единиц

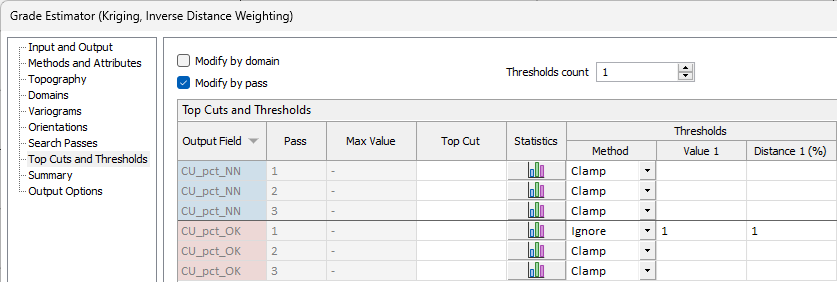

Столбец Статистика был добавлен на вкладку Ураганы /Пороги Оптимизатора выемочных единиц на вкладке Блочная модель, в группе Оценка.

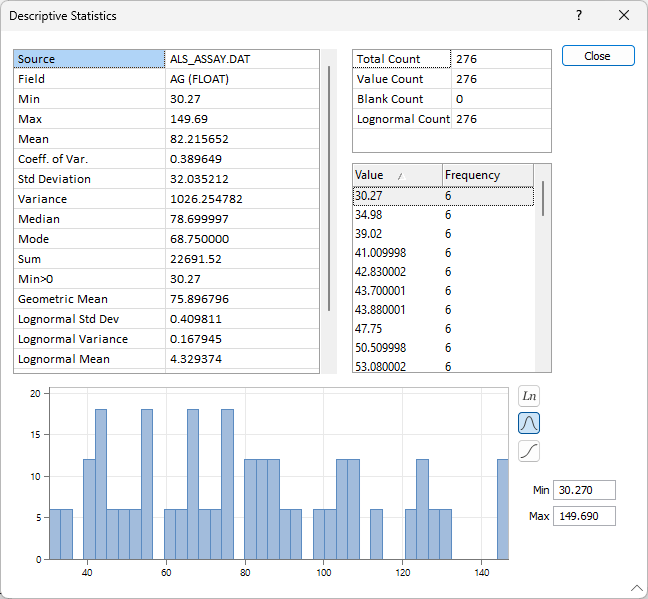

В столбце «Статистика» есть кнопка, которая открывает описательную статистику для вывода в строке.

Ограничить оценку ниже топографии

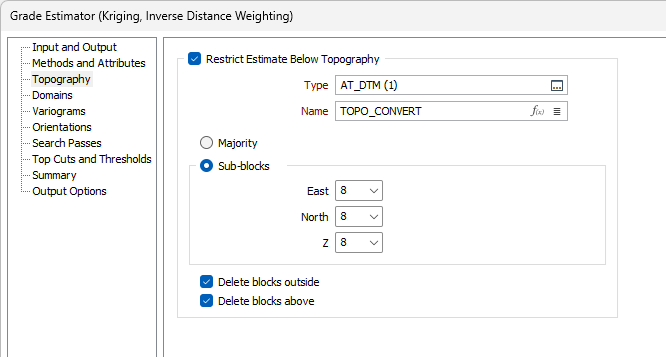

В инструмент Интерполятор содержаний на вкладке Блочная модель, в группе Оценка добавлена вкладка Топография.

Вкладка Топография содержит параметры, используемые для настройки топографии для оценки блоков уклона и выбора, использовать ли блоки большинства или определенные субблоки.

Опция Ограничить оценку ниже топографии используется для указания топографической ЦМП, для которой блоки выше и вне ее не будут оцениваться (если они не удалены).

Метод присвоения По большинству может быть применён к ограничению блоков в соответствии с заданной топографией. Минимальное значение коэффициента объема 0,5 применяется на основе объединения значений коэффициента объема. Блоки со значением менее 0,5 удаляются.

Метод присвоения субблоков позволяет ввести количество блоков в каждом направлении, на которые будет разделен оценочный блок.

Опции Удалить блоки снаружи и Удалить блоки сверху позволяют удалить все блоки снаружи и/или сверху указанной топографии.

Примечание: Если указаны опции Входные блоки | Из файла, блоки не могут быть удалены, и доступен только метод большинства.

Интерполяция точек Интерполятора содержаний

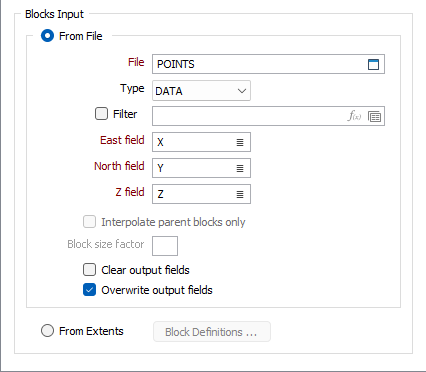

Интерполятор содержаний больше не требует наличия полей размеров в целевом файле. Файлы без полей размеров блока будут обрабатываться как точечные данные.

В выходной файл блочной модели для интерполяции (скопированный из входного файла) будут добавлены поля размера, установленные на размер 1, если они еще не существуют. Это означает, что в качестве входных данных можно использовать файл точек вместо файла блочной модели.

Оптимизация ограничения субблоков

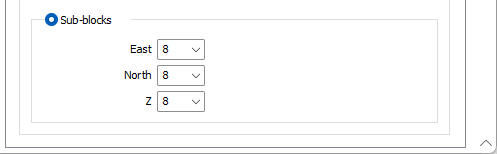

Параметры субблоков на вкладке Ограничения | Каркас формы Создать пустую блочную модель были оптимизированы и теперь включают раскрывающийся список с возможностью выбора количества блоков с коэффициентом 2.

Параметры субблоков используются для выбора количества блоков в каждом направлении, на которые будет разделен блок. Коэффициент 2 в выпадающих списках обеспечит оптимальную производительность. Чем больше субблоков, тем точнее будет назначение, но большие значения приводят к экспоненциальному увеличению времени выполнения.

Максимальное количество субблоков теперь составляет 64, которые можно выбрать из выпадающих списков. Приложение предупредит вас, что рекомендуется использовать не более 25 субблоков.

Grade Copilot Improvements

Improvements have been made to the Grade Copilot tool to provide faster rendering of Categorical Grade Copilot models.

A continuous 'objective function' has been introduced to Grade Copilot which processes confidence scores for categories. Testing has shown this function has resulted in a significant speed improvement of 700% for the rendering of Categorical Grade Copilot models.
