Вывод

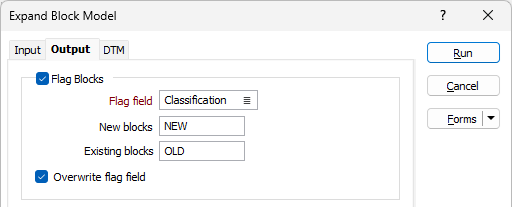

The Output tab of the Expand Block Model form is used to specify the details for the output file; including new and existing block flags, and the name and location of a required output file.
Flags Blocks
Select the Flag Blocks option to write flag values to a specified field in the output. Блочные модели могут быть помечены флагами, чтобы их можно было отфильтровать или группировать отдельно для визуализации и формирования отчетов. If this option is not selected, the Flag options will not be enabled and no block will be flagged.
Поле флага

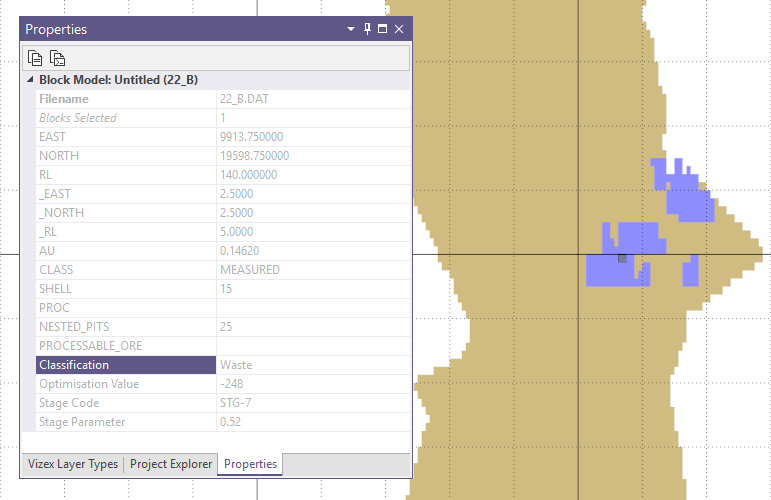

Выберите поле, в которое будут записаны значения флагов в файл блочной модели. Если задано поле флага и выбрана опция Автозагрузка в Визекс, блочная модель будет отображаться по значению поля флага. Например, если выбрано поле Классификация, модель покажет классификации, такие как Пустая порода и Руда. под:
Новые блоки
Введите значение, которое будет присвоено полю флага для новых блоков.
Существующие блоки
Введите значение, которое будет присвоено полю флага для существующих блоков.
Перезаписать поле флага
Если выбрать эту опцию, любая информация, уже содержащаяся в поле флага для файла, будет перезаписана указанными значениями флагов. Если опция не выбрана, значения для новых или существующих блоков будут записаны только в пустые экземпляры поля флага в файле.
Заполнение значений для новых блоков
В сетке Заполнение значений для новых блоков можно задать значения, которые будут записаны в выбранные поля для новых блоков в расширенной модели.
Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
Поле
Выберите поле из файла блочной модели, для которого нужно ввести значение.
Значение
Введите значение, которое будет записано в выбранное поле блочной модели.
Вывод

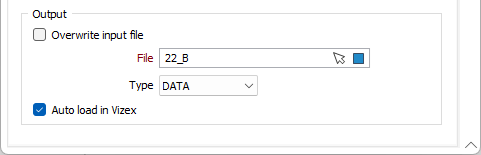

Параметры Выходные данные используются для задания выходного файла или перезаписи входного файла. Результаты выхода также могут быть автоматически загружены в Визекс.
Перезаписать входной файл
Выберите опцию для записи выходных данных в указанный входной файл блочной модели. If you do not select this option, you can specify an output File using the folder icon.
Файл
Если вы не хотите перезаписывать входной файл, выберите тип файла и введите (или нажмите на значок Выбрать, чтобы выбрать) имя выходного файла. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.
Автозагрузка в Визекс
Выберите опцию Автозагрузка, если вы хотите, чтобы созданный файл блочной модели автоматически загружался в Визекс. Настройка Отображение по умолчанию для автоматически загружаемых блочных моделей — Авто, при которой слои будут отображаться в виде 2D-срезов, когда Визекс находится в режиме обрезки.
Ограничения для создания расширенной блочной модели можно задать на вкладке ЦМП.
