ЦМП
Вкладка ЦМП формы Расширение блочной модели используется для задания Ограничение при помощи ЦМП для расширяемой блочной модели. Блоки будут разбираться в зависимости от того, находятся они выше или ниже существующей ЦМП. Блоки за пределами ЦМП создаваться не будут.
ЦМП

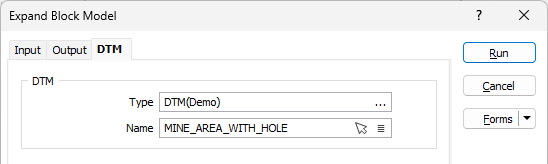

Выберите тип каркаса ЦМП, затем щелкните значок Список, чтобы выбрать имя ЦМП, которое будет использоваться для ограничения блочной модели. Вы также можете использовать кнопку Выбрать из Визекса (или выбрать пункт контекстного меню, если он доступен), чтобы свернуть форму и интерактивно выбрать необходимый каркас для вставки и возврата к форме.
Коэффициент объёма
По умолчанию функция Расширение блочной модели выполняет расчет коэффициента объёма.
Поле коэффициента объёма
Введите имя поля коэффициента объёма. Часть каждого блока, находящаяся выше или ниже ЦМП, будет записана в это поле.
Субблоки
Выберите эту опцию, чтобы задать количество субблоков, которые будут присвоены расширяемой блочной модели. Эта настройка будет применена вместо коэффициента объёма.
Восток, Север, Z
По умолчанию для каждого из полей измерений субблоков субблок не определен. Если ввести значение 1, 0 или оставить поле размера пустым, по этому направлению субблоки создаваться не будут.
Хотя любое число до 64 может быть введено напрямую, фактор двух (2) чисел в выпадающих списках обеспечит лучшую производительность. Чем больше субблоков, тем точнее будет задание; но имейте в виду, что количество субблоков увеличит размер файла, что приведет к экспоненциальному увеличению времени выполнения. Чем меньше количество субблоков, тем меньше файл и выше производительность.
Максимальное количество субблоков - 64, которые можно выбрать из выпадающих списков. мОднако, как предупреждает приложение, рекомендуется использовать не более 16 субблоков. Предупреждение не будет отображаться для любых чисел с коэффициентом два до 64.
Примечание: размер блока должен быть типа REAL (двойная точность), так как точность отображения может быть важна для визуального различия.
Значения кода

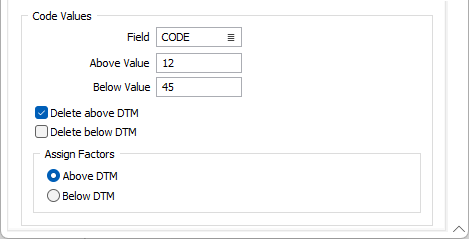

Поле кода
Укажите имя поля кода и значения Над и Под, которые будут записаны в поле кода, чтобы обозначить, находится ли блок выше или ниже ЦМП.
Удалить блоки над/под ЦМП
Укажите, следует ли удалить блоки над и/или под ЦМП из пустого выходного файла.
Назначение коэффициентов
Если вы выбрали Коэффициент объема, укажите, будут ли коэффициенты объема записываться в блоки выше ЦМП или ниже ЦМП.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
Наконец, нажмите кнопку Запуск, чтобы выполнить функцию Расширение блочной модели с заданными параметрами.
