Параметры полигонов

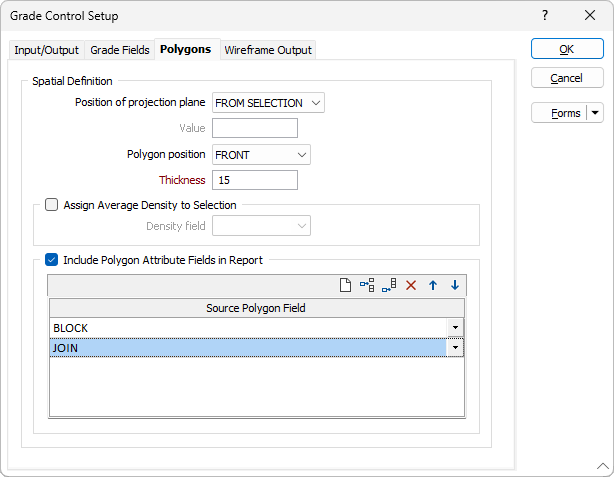

Если участки руды и пустой породы заданы полигонами, перейдите на вкладку Полигоны (или выберите опцию Настройка (Полигоны) в Вкладка Контроль содержаний, группа Контроль содержаний. при интерактивной работе), чтобы настроить параметры по оси Z, которые будут использоваться для определения мощности каждого участка. Функция использует значение мощности, чтобы создать каркасы для полигонов. На этих каркасах впоследствии проводится оценка запасов.
Примечание: При обработке выбранных полигонов для определения проекционной плоскости, с которой полигоны продлеваются для создания каркасов, используется точка обзора Визекс на момент нажатия кнопки Отчет на Вкладка Контроль содержаний, группа Контроль содержаний.. Следовательно, перед запуском инструмента точка обзора должна быть выровнена с желаемой плоскостью проекции и направлением.
Примечание: при выборе стрингов, находящихся в разных файлах стрингов, вы можете использовать раскрывающиеся списки, и выбрать поля полигонов в файле стрингов, в которых будут отображаться только те поля, которые будут общими для всех файлов стрингов.
Пространственное определение
Положение плоскости проекции
Укажите, как будет определяться положение проецируемой плоскости. В случае работы со сценарием карьера, это обычно относится к значениям Z полигонов контроля содержания. В случае работы со сценарием ПГР, это может относиться полигонам контуров выемочной единицы. Вам предлагаются две следующие опции:
|
КОНСТАНТА |
Выберите эту опцию, чтобы использовать заданную постоянную мощность в расчете контроля качества. |
|
ИЗ ВЫБОРКИ |
Используйте эту выборку, чтобы использовать положение выбранных полигонов для определения положения плоскости (плоскостей) проекции. |
|
|
В случае работы со сценариями карьера, выберите эту опцию, чтобы использовать значения Z участков полигона, которые вы пометите для использования при расчете контроля содержаний. |
|
|
В случае работы со сценарием ПГР, выберите эту опцию, чтобы использовать положение веера или полигона контуров выемочной единицы в в качестве плоскости, которая будет проецироваться на мощность. |
Положение полигона
|
ПЕРЕДНИЙ |
В случае работы со сценарием карьера, положение полигона установлено на ПЕРЕДНИЙ, то указанное значение Z соответствует Бровке или вершине участка (пачки). В случае работы со сценарием ПГР, полигон будет представлять переднюю часть выемочной единицы. |
|
ЗАДНИЙ |
При работе со сценарием Карьер, если положение полигона установлено на ЗАДНИЙ, то указанное значение Z соответствует Подошве или низу участка (пачки). При работе со сценарием ПГР, полигон будет представлять собой заднюю часть выемочной единицы. |
|
СРЕДНИЙ |
При работе со сценарием Карьер, если положение полигона установлена на СРЕДНИЙ, то указанное значение Z соответствует средней точке участка, например, середине уступа. При работе со сценарием ПГР, полигон будет представлять середину выемочной единицы. |
Примечание: в сценарии карьера при выборе полигонов для маркировки вы должны находиться на виде План. В сценарии ПГР вы должны выровнять вид по плоскостям вееров при выборе полигонов для маркировки.
Мощность
Если для определения положения плоскости проекции вы выбрали КОНСТАНТУ, введите значение мощности, которое будет использоваться для создания солидов и расчета объемов для выбранных пачек.
Присвоить среднюю плотность выборке
Эту опцию можно использовать для присвоения рассчитанной средней плотности исходным полигонам. Активируйте эту опцию, а затем укажите поле, которое будет использоваться для хранения значений Плотности для выбранных полигонов.
Обратите внимание: для проектов с британскими единицами измерения параметры ввода Плотность и Плотность вмещающих пород заменяются параметрами ввода Фактор тоннажа, и при расчете содержания эти значения будут учитываться соответствующим образом.
Включить поля атрибутов полигонов в отчет
Используйте таблицу, чтобы выбрать атрибуты из слоя вводных полигонов и записать их в Файл отчета. Эта функция может использоваться для настройки файла отчета, например, для улучшенной категоризации записей в файле.
Пример карьера:
Необходимо выбрать полигоны для расчета и пометки в виде План.

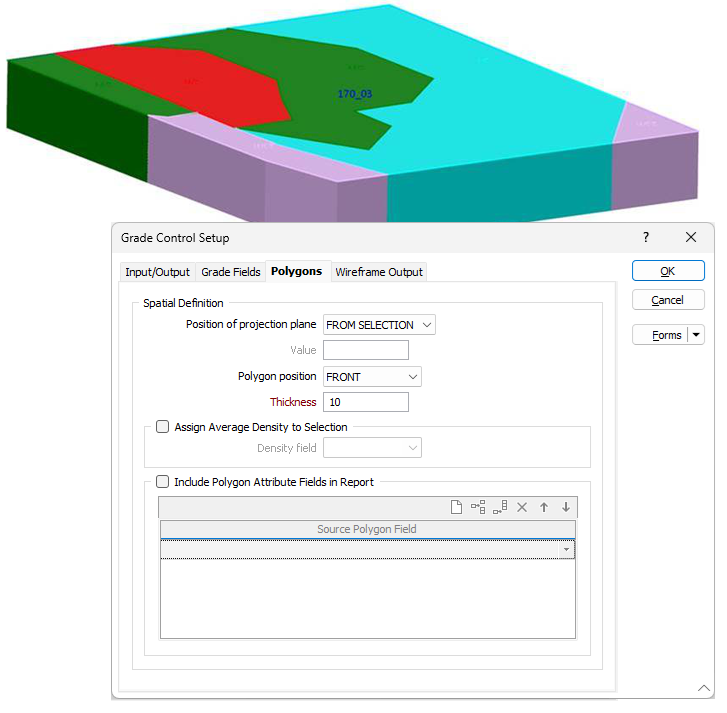

В этом примере значение высоты или Z помеченных полигонов равно 170. Положение плоскости проекции установлено на ИЗ ВЫБОРКИ, а Положение полигона установлено на ПЕРЕДНИЙ, поэтому инструмент будет использовать 170 в качестве значения Z для полигонов, которые находятся на бровке уступа.
При значении мощности 10, полигоны будут спроецированы до 160RL, чтобы получить объемы, которые будут использоваться в оценке.
Пример ПГР:

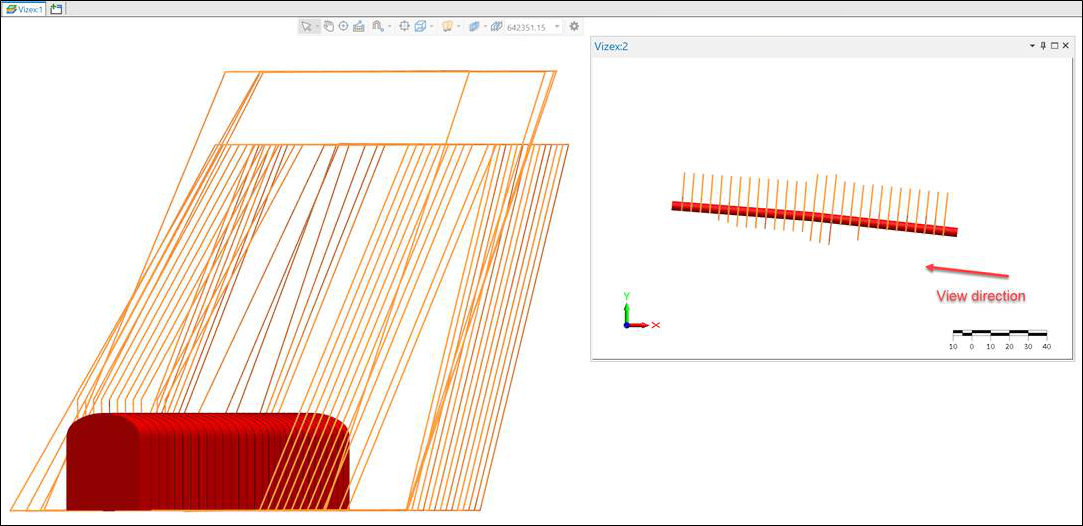

Вид должен быть выровнен по плоскости полигона(ов), прежде чем они будут выбраны и помечены для расчета.

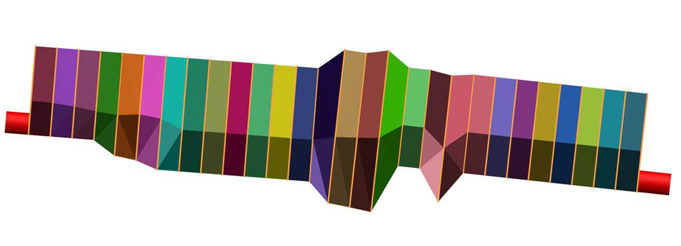

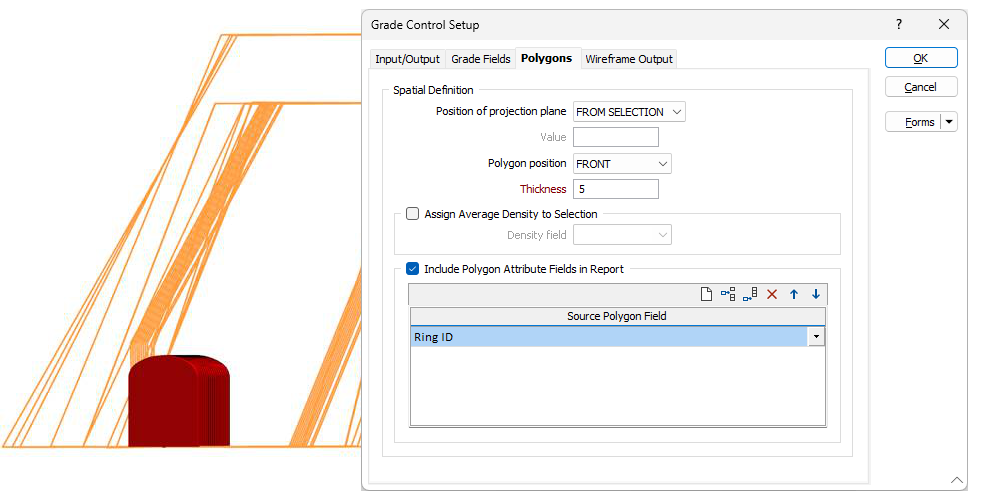

В этом примере есть несколько полигонов, каждый из которых представляет плоскость веера для выемочной единицы. Положение плоскости проекции установлено на ИЗ ВЫБОРКИ, а положение полигона установлено на ПЕРЕДНИЙ. Инструмент будет создавать каркасы выемочных единиц, рассматривая каждый полигон как переднюю грань с проекцией от себя на заданную мощность в направлении просмотра. На втором рисунке ниже демонстрируется результат этого примера. Если положение полигона установлено на значение СРЕДНИЙ, то полигоны будут представлять середину выемочной единицы, поэтому инструмент будет проецироваться на 2,5 м в направлениях На себя и От себя (по обе стороны от полигона).
