Вывода каркаса

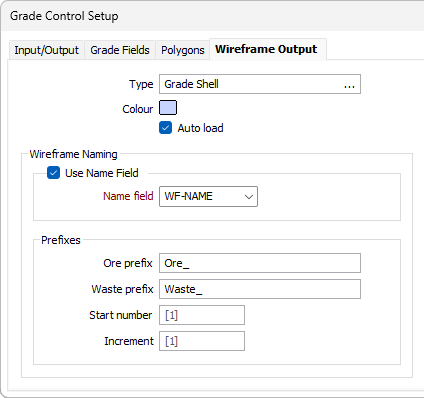

Используйте вкладку Вывода каркаса, в диалоговом окне Параметры контроля содержаний, чтобы задать элементы, которые будут включены в вычисление. Необходимо указать хотя бы одно поле.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Тип

Укажите Тип каркаса вывода. Тип каркаса должен содержать атрибуты для Плотности и Меток, если вы хотите настроить эти параметры.

Нажмите на клавишу F4 в поле Тип каркаса, если вы хотите добавить новый атрибут в каркас.

Цвет

Выберите Цвет по умолчанию для каркасов на выводе.

Автозагрузка

Выберите эту опцию, чтобы автоматически загрузить каркасы в Визекс после того, как будет выполнено вычисление.

Наименование каркаса

Использовать поле имени

Активируйте эту опцию.

Поле имени

Выберите поле из файла, содержащего полигоны. Если указано Поле имени, значения в этом поле будут использоваться для наименования каждого каркаса на выходе.

Примечание: если поле Имя оставлено пустым и другие параметры меток не настроены, каркасам будут присваиваться имена следующим образом: 001,002,003,004….

Префиксы

Префиксы руды и породы

Чтобы различать пачки руды и породы, вы можете добавлять префикс к имени каждого каркаса. Вариант использования для этой опции - если есть две или более пачки с одинаковым именем.

Начальный номер и Приращение

Определите Начальный номер и Приращение, с использованием которых будут нумероваться каркасы в заданных полях.

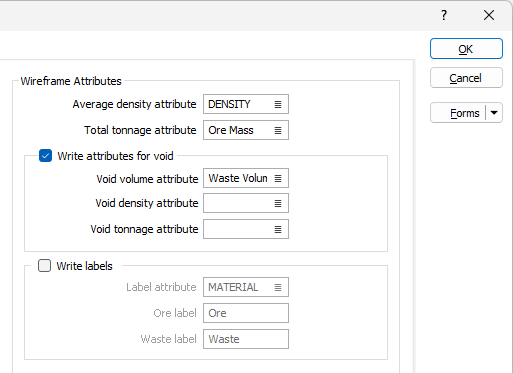

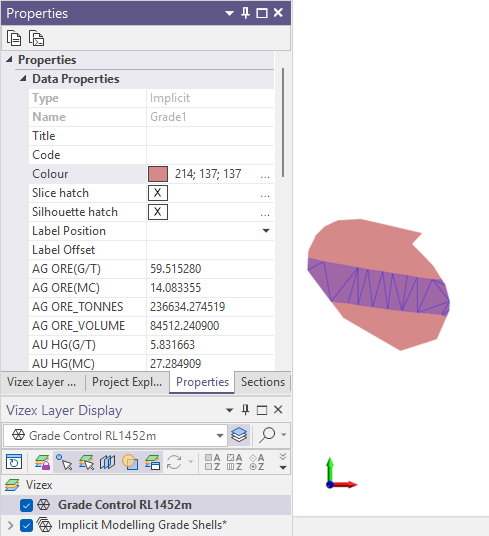

Атрибуты каркаса

Обратите внимание: для проектов с британскими единицами измерения параметры ввода Плотность и Плотность вмещающих пород заменяются параметрами ввода Фактор тоннажа, и при расчете содержания эти значения будут учитываться соответствующим образом.

Атрибут средней плотности

Выберите поле Атрибут средней плотности, которое будет использоваться для записи вычисленной средней плотности в атрибут каркаса для назначения.

Атрибут общего тоннажа

Выберите поле Атрибут общего тоннажа, которое будет использоваться для записи рассчитанного общего тоннажа в атрибут каркаса для назначения.

Записывать атрибуты для вмещающих пород

Установите флажок, чтобы выбрать атрибуты выходного файла .tridb, в который будет записана оценка объема пустот, плотности пустот и тоннажа пустот. Пустоты представляют собой дополнительный объем между блочной моделью и каркасом. Говоря в целом, каркас включает в себя блочную модель, но между ними всегда присутствует расстояние (это расстояние называется пустотами).

Записывать метки

Выберите эту опцию, чтобы записать метки Руды и Породы в качестве атрибутов, заданных пользователем в выходном каркасе.

Атрибут метки

Дважды щелкните мышкой и выберите атрибут каркаса. Нажмите на клавишу F4 в поле Тип каркаса, если вы хотите добавить новый Атрибут метки.

Метка руды

Введите код, который будет записываться в атрибут метки в случае, если блок будет являться Рудой.

Метка пустой породы

Введите код, который будет записываться в атрибут метки в случае, если блок будет являться Породой.

Присвоить поля полигонов

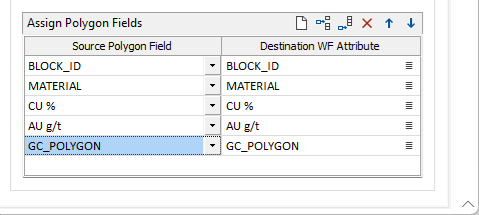

Используйте эти параметры, чтобы связать поля и записать их из исходного файла полигонов в атрибуты каркасов на выходе. Сделайте это, выбрав поле исходного полигона и целевой атрибут каркаса. Вы можете использовать меню по правой кнопке мыши, чтобы вставить, удалить или очистить строки.
