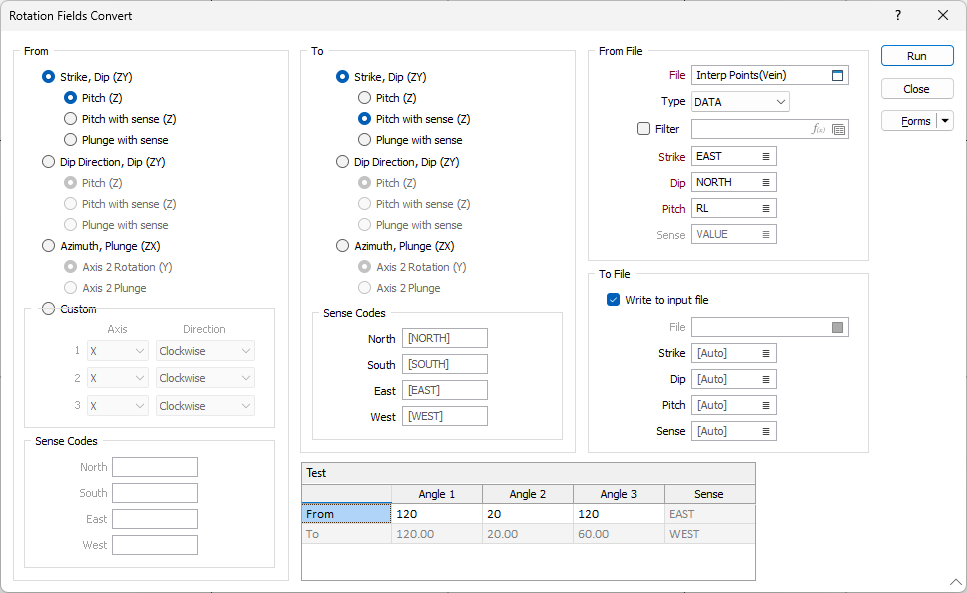

Преобразование полей вращения
Из

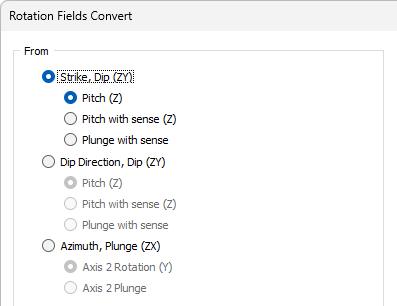

Используя опции в разделе From формы, выберите поля вращения, которые необходимо преобразовать из DAT-файла. Доступные поля будут зависеть от того, выберете ли вы Простирание, Падение или Падение, Направление, Падение или Азимут, Погружение.
Задано пользователем

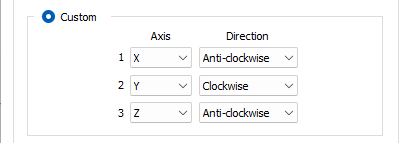

Вместо выбора опций в разделе От вы можете выбрать опцию Задано пользователем и определить атрибуты Оси и Направления, которые будут конвертированы.
Используйте выпадающее меню в каждом из 3 полей осей, чтобы выбрать, какую ось включить для конверсии - X, Y или Z.
Для каждой выбранной оси используйте выпадающее меню Направление, чтобы выбрать, будет ли ось вращаться по часовой стрелке (Clockwise) или против часовой стрелки (Anti-clockwise).
Файл

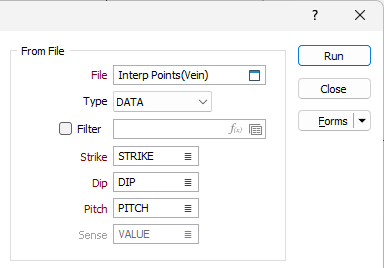

Опции файла в форме используются для выбора DAT-файла, из которого будут считываться поля вращения для конвертации.
Дважды щелкните (F3) в поле Файл, чтобы выбрать файл данных для преобразования. При желании вы можете выбрать фильтр, чтобы ограничить объем обрабатываемых данных.
В зависимости от выбранных вами параметров в разделе От для выбора полей вращения из выбранного файла будет доступна комбинация из трех следующих полей:
-
Простирание
-
Падение
-
Склонение
-
Направление падения
-
Азимут
-
Погружение / Погружение 1 / Погружение 2
-
Вращение
Если вы выбрали пользовательские настройки оси и направления, будут доступны параметры Поле 1 / Поле 2 / Поле 3 для выбора полей вращения, которые будут преобразованы.
Поддерживаются динамические выражения полей. Нажмите на Использовать выражение вместо, чтобы открыть Редактор выражений:
В
Раздел В формы предоставляет параметры для настройки выходных данных преобразования.

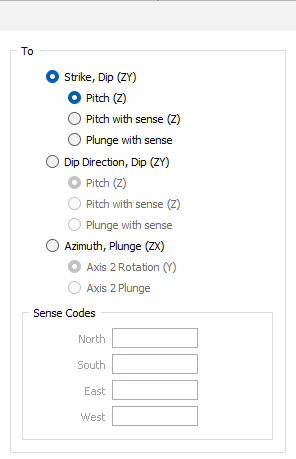

Подобно доступным параметрам в разделе От, вы можете выбрать, какие поля вращения преобразовывать в раздел В, и то, выберете ли вы Простирание, Падение или Направление падения, Азимут, Погружение, будет определять доступные преобразования. Пользовательские опции недоступны.
Файл

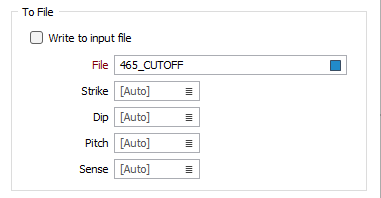

С помощью параметров Файл в разделе В можно выбрать Записать в файл ввода, чтобы записать результаты преобразования обратно в файл DAT, или выбрать Файл и соответствующие поля, в которые нужно записать результаты. Как и в разделе Из файла, для выбора будет доступна комбинация из трех полей - как в полях Простирание, Падение и Склонение ниже:
Примечание: Динамические выражения не поддерживаются для выходных полей.
Коды направлений
Если требуется выполнить преобразование, содержащее значения направления, поля для кодов направления становятся доступными.
Используйте предоставленные поля для определения кодов направления для каждого направления. Названия этих направлений по умолчанию - Север, Восток, Юг и Запад.
Запуск
Выбрав необходимые параметры преобразования, нажмите кнопку Запустить, чтобы преобразовать поля вращения в соответствии с настройками.
