Создать файлы устьев и инклинометрии
Для того чтобы упростить процесс создания файлов устьев и инклинометрии (и соблюдать соответствие с имеющимися скважинами), приложение получает определения полей из шаблона базы данных скважин. Эта база данных должна существовать, однако не обязательно должна содержать данные.

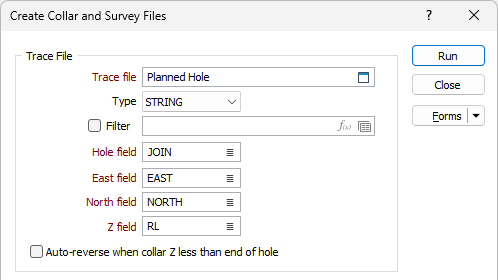

- В форме Создать файлы устьев и инклинометрии выберите файл спроектированных скважин в качестве файла траекторий.
- Важно! Убедитесь в том, что вы задали Поле скважин как поле, которое содержит номера ваших скважин.
- Если скважины, из которых вы хотите создать шаблон, существуют, выберите опцию Шаблон базы данных скважин и задайте базу данных.
- Укажите имена файлов вывода.
Если база данных не задана, структура файлов устья и инклинометрии будет браться из настроек полей по умолчанию в Опциях наборов форм.
Нумерация скважин
Спроектированным скважинам необходимо присвоить уникальный номер (ID) до того, как вы приступите к их преобразованию в файл устьев или файл инклинометрии. Приложение выведет на экран предупреждение в случае, если в процессе преобразования будут обнаружены дубликаты.
Свойства траекторий (Имя скважины, Длина скважины) выбранных в траекториях слоя планирования можно редактировать на панели свойств Визекса.
Ввод
Файл траектории
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска) чтобы выбрать имя файла, содержащего стринги, которые определяют траектории скважин.
На свое усмотрение задайте фильтр, чтобы ограничить процесс выборкой записей в файле.
Поле скважин
Двойным щелчком левой кнопки мыши (или с помощью кнопки Список) выберите поле, содержащее значения, которые определяют каждую скважину. Данное поле будет использоваться для обработки стрингов в файле.
Поля Восточных, Северных и Z координат
Двойным щелчком левой кнопки (или с помощью кнопки Список) выберите имена полей Восточных, Северных и Z координат в файле.
Автоматически развернуть, если устье Z меньше конца скважины
Подразумевается, что первая точка для каждой скважины определяет положение устья. Выберите эту опцию, чтобы автоматически развернуть направление стрингов в Файле ввода, если значение "устья" Z стринга меньше, чем значение Z в конце стринга.
Шаблон базы данных скважин
Если скважины, из которых вы хотите создать шаблон, существуют, выберите опцию Шаблон базы данных скважин и задайте базу данных. Если база данных не задана, структура файлов устья и инклинометрии будет браться из настроек полей по умолчанию в Опциях наборов форм.
База данных скважин
Дважды щелкните (F3), чтобы выбрать
Выберите опцию Фильтр, если вы намерены применить фильтр к базе данных. Введите номер фильтра. Дважды щелкните мышью (или нажмите F3), чтобы посмотреть список существующих фильтров. Щелкните правой кнопкой мыши (или нажмите F4), чтобы открыть диалоговое окно, в котором вы сможете создать новый фильтр.

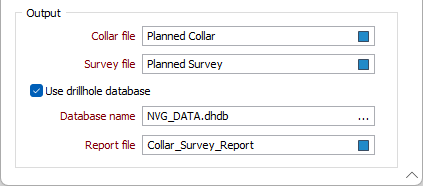

Вывод
Файл устьев
Укажите, либо двойным щелчком левой кнопкой мыши (или с помощью кнопки поиска), выберите имя Файла устьев, в который будут записаны данные по устьям.
Файл инклинометрии
Укажите, либо двойным щелчком левой кнопкой мыши (или с помощью кнопки поиска), выберите имя Файла инклинометрии, в который будут записаны данные инклинометрии.
Использовать базу данных скважин
Выберите эту опцию, чтобы записать данные вывода в указанную базу данных скважин. Если указанная база данных уже существует, она будет обновлена с применением Файлов устья и инклинометрии, сгенерированными в результате процесса.
Имя базы данных
Выберите базу данных скважин, в которую нужно записать данные вывода, из поля имени базы данных.
Файл отчета
Укажите имя файла отчета в поле Имя отчета.
Запустить

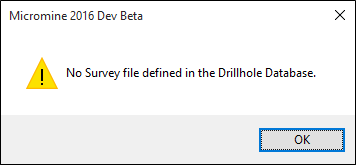

В заключение, нажмите на кнопку Запустить и создайте файлы. Если база данных определена, а Файл инклинометрии не задан в базе данных, на экране появится предупреждение. Можно создать только Файл устьев.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
