Выделение или оцифровка полигонов

  1. Во вкладке Горные работы | Проектирование БВР, в группе Полигон БВР: Нажмите Выбрать или Оцифровать, чтобы интерактивно выбрать или оцифровать замкнутые многоугольники, из которых можно создать блоки.

    Значок Выбрать полигон БВР

    (В качестве альтернативы выберите Импорт файла, чтобы загрузить полигоны из Файла стрингов.)

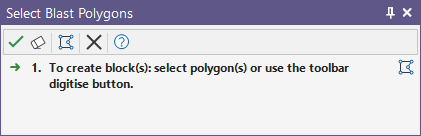

  1. Если вы выбрали выделение или оцифровку полигонов, выполните соответствующие действия, а затем нажмите кнопку Подтвердить (щелкните правой кнопкой мыши):

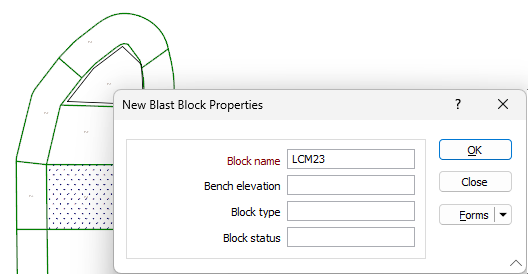

  1. Введите свойства в форму Новые свойства блоков БВР:

    Введите уникальное имя для нового блока в поле Имя блока. Это поле является обязательным, о чем свидетельствует красная метка.

    Введите значение Высоты уступа для блока в соответствующем поле.

    При необходимости введите Тип блока для нового блока в соответствующем поле.

    При необходимости задайте значение для Статуса блока в поле.

  1. Наконец, нажмите ОК, чтобы создать новый блок на основе выбранных или оцифрованных полигонов.

    Вы можете использовать раскрывающийся список Активный блок в разделе Вид в ленточном интерфейсе Проектирование БВР, чтобы выбрать новые блоки для просмотра.

    Выпадающее меню функции Активный блок

Редактирование блочных полигонов

Вы также можете в интерактивном режиме редактировать полигоны, которые вы оцифровали или импортировали, используя существующие инструменты Проектирования стрингов (Копировать, Переместить, Режим вставки, Удалить) и инструменты для конкретных блоков (Объединить блоки, Разделить блоки).

Обратите внимание, что вы можете копировать выбранные блоки так же, как и выбранные строки. При перетаскивании выбранных блоков они перемещаются. Если при перетаскивании удерживать клавишу CTRL, будет создана копия блоков. Все скважины в блоке также копируются.

Импорт полигонов БВР
