Импорт полигонов БВР

Импортированные полигоны блоков позволяют получить нерегулярные границы для схемы скважин БВР блока. Как правило, квадратная граница будет заходить за конечные границы.

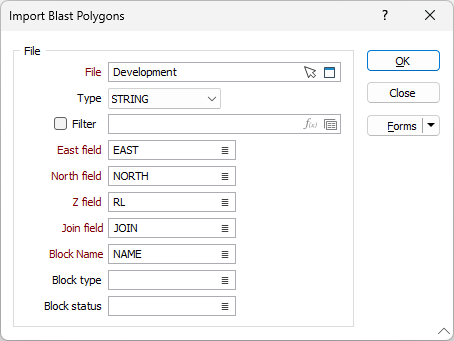

Форма Импорт полигонов БВР используется для выбора импортируемого файла вместе с параметрами полигонов.

Файл

Дважды щелкните мышкой (F3) или нажмите на кнопку "папка" в поле Файл, чтобы выбрать файл полигонов БВР для импорта. При желании вы можете установить фильтр, чтобы ограничить данные, импортируемые из файла. Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, и вернуться к форме.

Поля Восточных, Северных и Z-координат

Используйте предоставленные поля, чтобы указать имена полей Восточных, Северных и Z-координат в файле полигонов БВР.

Соединить

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию.

Имя блока

Дважды щелкните левой кнопкой мыши (или используйте кнопку Список), чтобы выбрать поле в файле ввода, которое содержит значения имени блока. Блок - это группа скважин, которые представляют собой часть схемы БВР, и которые вы хотите последовательно взорвать. Выбор блока позволяет вам управлять процессом проектирования и, при необходимости, изменять этот процесс для каждого блока.

Тип блока

(Необязательно) Дважды щелкните (или щелкните значок списка), чтобы выбрать поле во входном файле, содержащее значения блочного типа.

Статус блока

(Необязательно) Дважды щелкните (или щелкните значок списка), чтобы выбрать поле во входном файле, содержащее значения статуса блока.

ОК

В заключение, нажмите на кнопку OK, чтобы импортировать выбранный файл.

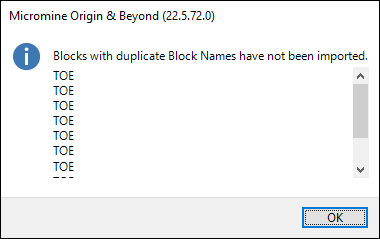

Примечание: блоки с повторяющимися именами не будут импортированы.

Кроме этого, вы можете импортировать полигоны в слой Визекса, смотрите: Выделение или оцифровка полигонов
