Опции

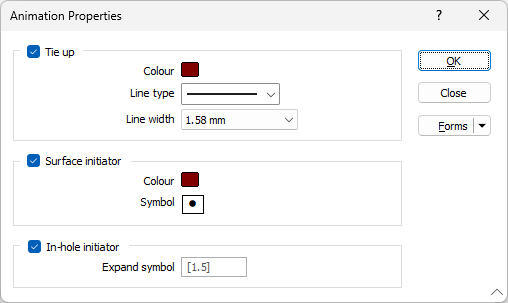

Во вкладке Зарядка, в группе Анимация: Нажмите Опции, чтобы выбрать тип линии и цвет для линий привязки, а также выбрать символы и цвета для поверхностных инициаторов и инициаторов внутри скважины, отображаемых во время анимации схемы инициирования.

Первоначально цвета по умолчанию соответствуют цвету, выбранному на вкладке «Схемы инициирования» в Проектировании скважин БВР Цвета, которые вы выбираете здесь, не изменят настройку цвета на этой вкладке формы.

Связать

Выберите опцию, чтобы отобразить последовательность взрывания с помощью указанного цвета, типа линии и толщины линии

Цвет

Дважды щелкните (F3), чтобы выбрать цвет, который будет использоваться для рисования линий привязки.

Тип линии

Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.

Примечание: Расширенные стили линий, такие как двойные линии, несовместимы с 2D-графиками (они будут отображаться как сплошная линия) и будут правильно отображаться только на графиках Vizex и 3D Vizex (и на снимках экрана). Расширенные стили линий отображаются синим цветом в раскрывающемся списке «Тип линии».

Ширина линии

Выберите ширину линии (ТОНКАЯ, СРЕДНЯЯ, ТОЛСТАЯ или пользовательская) из выпадающего списка. Вам предложен широкий выбор настраиваемых типов толщины (в миллиметрах).

Поверхностный инициатор

Установите этот флажок, чтобы отобразить инициаторы в устьях взрывных скважин.

Цвет

Выберите цвет, который будет использоваться для инициаторов в устьях взрывных скважин.

Символ

Дважды щелкните поле Символ, чтобы выбрать символ для инициаторов поверхности. Вы можете использовать символы из широкого спектра Шрифты True Type .

Инициатор внутри скважины

Установите этот флажок, чтобы анимировать инициаторы внутри скважины. Это достигается за счет расширения символа, используемого для обозначения инициаторов на поверхности.

Развернуть символ

Примите значение по умолчанию или введите значение символа расширения.
