Смещения при проведении БВР
Если слой Проектирование БВР является активным слоем Визекса:
Если слой Проектирование БВР НЕ является активным слоем:
Этот инструмент также доступен на Вкладка Контроль содержаний, группа БВР.

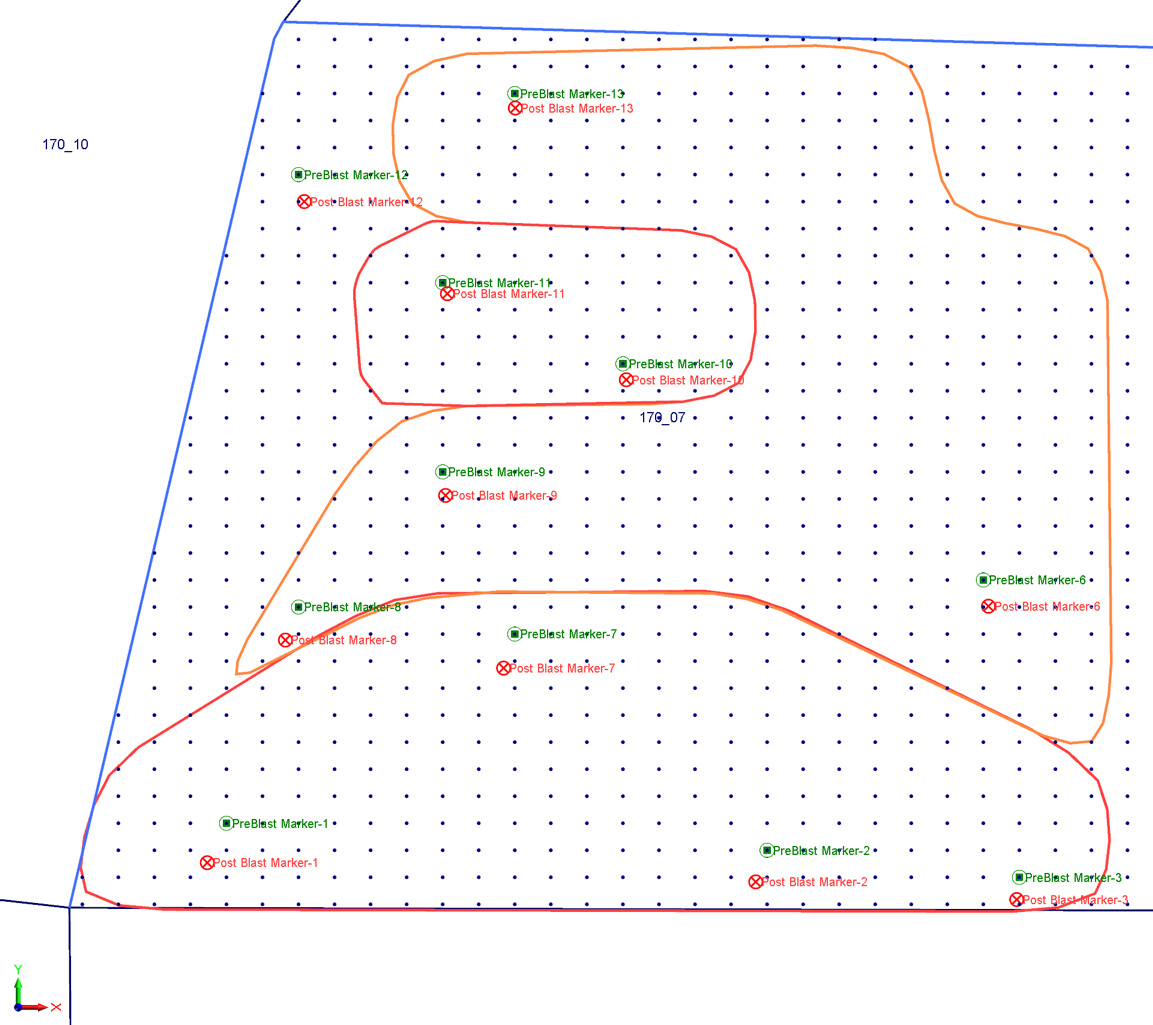

Функция Смещения при проведении БВР позволяет создавать визуальное представление того, как будет выглядеть потенциальное смещение блоков руды после взрыва. Информацию, предоставленную функцией, можно использовать при проектировании буровых вееров и направления взрыва, это поможет минимизировать смещение руды и разубоживание во время последующих взрывов.

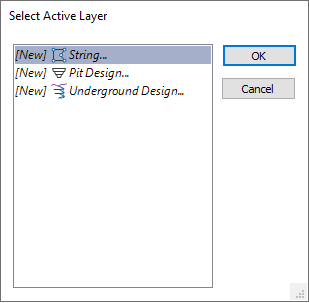

Если слой Стринг не был выбран в качестве активного слоя, программа предложит вам это сделать:

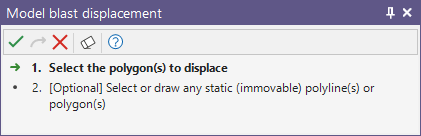

Если ни один из полигонов не выбран, на экране появится окно Ассистент выбора с предложением выбрать полигон или полигоны, которые необходимо сместить.
Затем вам будет предложено по желанию выбрать или нарисовать любую статическую (неподвижную) полилинию(и) или многоугольник(и), чтобы сместить исходные полигоны на:
Вы можете пропустить необязательные шаги, используя опцию Пропустить выбор на панели инструментов помощника или справа от текста шага.
Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.
После того как вы это сделаете и подтвердите свой выбор, на экране появится диалоговое окно Смещения при проведении БВР.
Для применения инструмента Смещения при проведении БВР необходимы следующие данные:
-
Выбранный полигон или полигоны, представляющие контроль содержания или рудные блоки (на основе измерений, сделанных до взрывных работ).
-
Два файла точек, представляющих расположение реперов ДО и ПОСЛЕ взрыва.
Файл
Укажите необходимые Файлы точек, содержащие сведения по маркерам до и после взрыва. Каждый файл должен содержать поля соответствующих координат и имен маркеров.

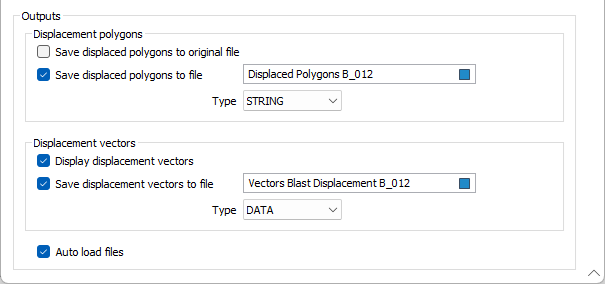

Полигоны смещения
Сохранить смещенные полигоны в исходный файл
Выберите эту опцию, чтобы сохранить смещенные полигоны в исходный файл.
Сохранить смещенные полигоны в файл
Выберите эту опцию, чтобы сохранить смещенные полигоны в новый файл. Выберите тип файла. Дважды щелкните (F4), чтобы перейти к местоположению файла.
Векторы смещения
Показать векторы смещения

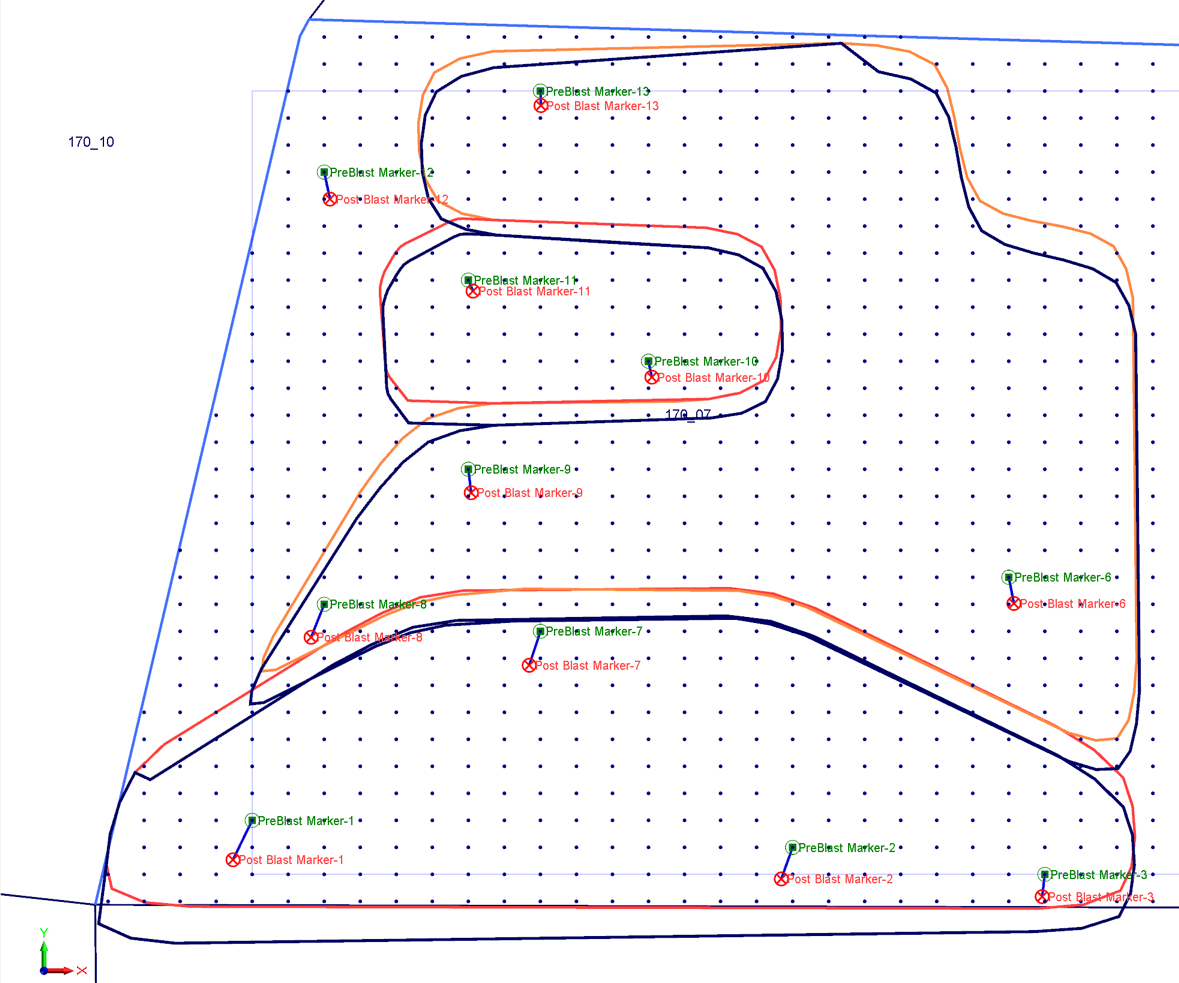

Выберите опцию Показать векторы смещения, чтобы отобразить векторы, которые показывают смещение между маркерами ДО и ПОСЛЕ взрыва (как продемонстрировано в примере выше).
Сохранить векторы смещения в файл
Выберите эту опцию, чтобы сохранить векторы смещения в новый файл.
Автозагрузка файлов
Если эта опция активирована, векторы смещения, сохраненные в новый файл, будут выведены в просмотр после запуска процесса.
