Вывод

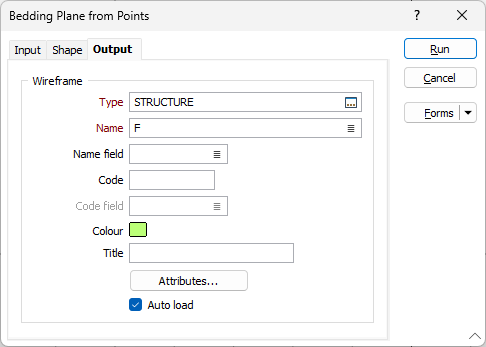

В диалоговом окне Плоскость пласта по точкам, во вкладке Вывод, выберите тип и имя каркаса на выходе и укажите его атрибуты.
Тип и Имя
Дважды щелкните мышью (или нажмите F3), чтобы выбрать Тип и Имя каркаса на выходе. Тип и Имя по умолчанию являются обязательными. Кроме этого, вы можете указать Поле имени.
Код
Введите Код, который можно использовать, чтобы отличать каркасы, созданные в результате этого процесса. Если Поле кода не было присвоено из Файла ввода (или значения Кода отсутствуют), значение Кода, которое вы здесь укажете, будет присвоено созданным каркасам.
Цвет
Двойным щелчком мыши (F3) выберите Цвет, который будет использоваться для отображения каркаса.
Заголовок
Задайте Заголовок для каркасной модели, которую вы создаёте.
Атрибуты
Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.
Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
