Преобразовать в файлы ММ

Во вкладке Каркас, в группе Управлять: Выберите Управление каркасами | Преобразовать | Каркас в файлы данных, чтобы преобразовать каркас в файлы данных треугольников и точек Micromine.

Эта опция также доступна в вкладке Файл, группе Преобразовать.

Исходный каркас

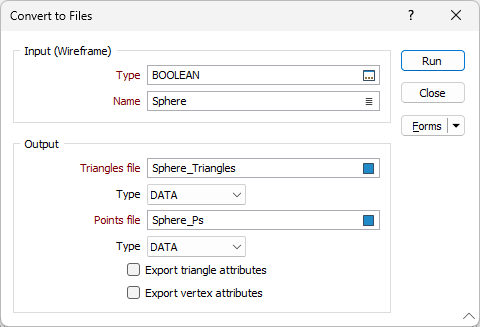

В диалоговом окне Преобразовать в файлы ММ укажите тип и имя вводного каркаса.

Вывод

Файлы треугольников и точек

Укажите или двойным щелчком мыши (F3) выберите имена Файла треугольников и Файла точек (обычно .DAT), в которые будут записаны определения треугольников каркаса. Каждая запись представляет собой треугольник с данными по точкам (как задано в файле точек) для трех вершин.

Экспортировать атрибуты треугольников

Установите этот флажок, чтобы записать атрибуты треугольников в файл вывода.

Экспортировать атрибуты вершин

Установите этот флажок, чтобы записать атрибуты вершин в файл вывода. Атрибуты каркаса для каждой вершины можно рассчитать с помощью других функций, например Каркас | Вычисления | Сравнить, или рассчитать вручную и экспортировать.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

По умолчанию кнопка Формы является недоступной для загруженных слоев Визекса (т.е. при открытии набора форм свойства слоя задаются в панели Просмотр слоев Визекса). In Vizex, the Forms button is only available for new forms opened via the Home tab or вкладка Визекс в группе Слой (or by double-clicking on a form type node in the Vizex Layer Types pane).

Сохранить и Сохранить как

Нажмите на кнопку Сохранить, чтобы сохранить изменения, которые вы внесли в набор форм. Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Опция "Сохранить как" по умолчанию назначит вашему набору форм первый доступный номер набора форм.

Сброс

Нажмите кнопку Сброс, чтобы очистить форму от всех значений и вернуть форму в состояние по умолчанию.

Сбросить вкладку

Для форм с вкладками выберите Сбросить вкладку, чтобы очистить активную вкладку от всех значений и сбросить вкладку до состояния по умолчанию, не внося никаких изменений в другие вкладки в диалоговом окне.

Повторить и Отменить (Вернуть)

Нажмите на опцию Отменить (CTRL + Z), чтобы отменить недавние изменения, внесённые в форму. После действия "Отменить", выберите опцию Повторить (CTRL + Y), чтобы восстановить последние изменения, которые были отменены.

Свернуть

Сверните форму, чтобы предварительно просмотреть результаты работы в Визексе или поработать с вводными значениями из Визекса, окна Свойства, Редактора файлов или Редактора чертежа.

Запустить

В завершение, нажмите на кнопку Запустить и запустите процесс.
