Гео-связь

Во вкладке Визекс, в группе Окна, нажмите на Окна Визекса | Гео-связь окон Визекса и, таким образом, синхронизируйте несколько окон Визекса, чтобы при перемещении по просмотру в одном окне, или при переходе через последовательность поперечных разрезов, все остальные окна автоматически настраивались и выводили эти данные в просмотр.

Чтобы установить гео-связь между всеми видимыми в данный момент окнами Визекса, используя текущие настройки гео-связи:

  1. Откройте и расположите окна для установления гео-связи между ними.
  2. Во вкладке Визекс, в группе Окна, выберите Окна Визекса | Гео-связь окон.

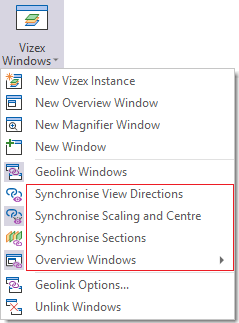

    3. Если гео-связь активирована, в меню окон Визекса активируются опции синхронизации:

  3. Осуществите панорамный просмотр окон, или просмотр от разреза к разрезу, и проверьте, какое воздействие это оказывает на другие окна.

Примечание: окна, добавленные после того, как вы активировали гео-связь между окнами, не будут гео-связанными.

Чтобы отключить гео-связь:

  1. Во вкладке Визекс, в группе Окна, выберите Окна Визекса | Разъединить окна.

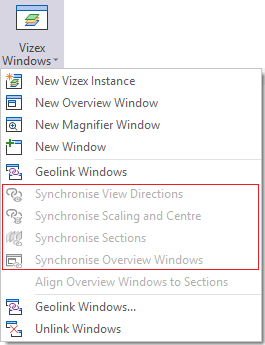

    2. Если гео-связь отключена, опции синхронизации отключаются в меню окон Визекса:

Опции гео-связи

По умолчанию гео-связь синхронизирует только центры окон, но не их расширения, поэтому при приближении или вращении объектов никаких изменений отображаться не будет. При желании вы можете установить расширенные опции гео-связи.

Если опции не выбраны, то окна синхронизируются лишь по направлению просмотра.

Чтобы просмотреть или изменить настройки гео-связи перед тем, как установить связь всех видимых в данный момент окон Визекса:

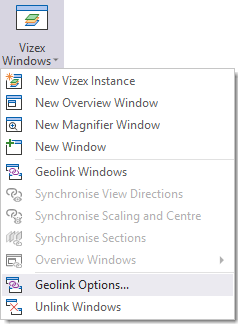

  1. On вкладке Визекс, в группе Окна: Select Vizex Windows | Geolink Options....

  1. Вы можете выбрать следующие опции:

    Эти же опции доступны во вкладке Гео-связь в форме Опции проекта | Визекс. (Нажмите на вкладку Проект, чтобы открыть меню.)

    2. Синхронизировать

    • Направление просмотра: синхронизирует направление камеры при просмотре во всех гео-связанных окнах.
    • Масштабирование и центрирование: синхронизируйте степень масштабирования во всех связанных окнах.
    • Разрезы: выводит окно разреза и параметры ограничения во всех гео-связанных окнах.

    Окно общего обзора

    • Synchronise centre: when an overview window is included in a linked window, choose whether to synchronise the centre position of the active view.
    • Synchronise scale:when an overview window is included in a linked window, choose whether to synchronise the scale of the active view.
    • Выровнять вид по разрезу: Выровнять вид по активному разрезу.

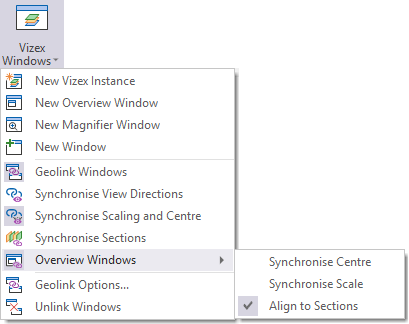

    These options are also available from the Vizex menu under Vizex Windows | Overview Windows:

    Ниже описаны основные примеры работы:

    Сценарий Направление просмотра Масштабирование и центрирование Разрезы Применить Синхронизацию Выровнять вид
    Два окна в плане (например, снимок с воздуха и геофизика): - - - -
    Разрезы (например, интерпретация разрезов): - - - -
    Разрезы с ограниченным окном в плане: - -
    3D вид без ограничений: - - -
    3D вид с ограничениями: -

    Если два или более окна связаны друг с другом, они будут синхронизированы даже при создании нового разреза, изменения масштаба, перехода к следующему или предыдущему разрезу и т.д. Уровень синхронизации зависит от выбранных вами опций.

  1. Нажмите на OK, чтобы связать все видимые в данный момент окна Визекса:

Примечание: при перезагрузке сохраненного сеанса Визекса, содержащего гео-связанные окна, применяются текущие общие настройки гео-связи. Любые настройки, которые действовали во время сохранения сеанса, игнорируются.
