Экспорт в AutoCAD

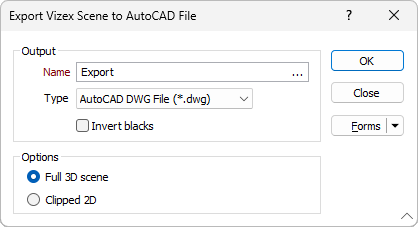

Во вкладке Визекс, в группе Захват, выберите опцию меню Экспорт в AutoCAD для экспорта текущего вида Визекс в файловый формат CAD (.DWG, .DXF, .DXB). Каждый слой просмотра записывается в отдельный слой CAD.

Название (имя)

Двойным нажатием (F3) выберите имя файла вывода. Если файл уже существует, то он будет перезаписан.

Тип

Вы можете выбрать один из следующих типов файла вывода:

Тип	Описание
DWG	Файл AutoCAD Drawing Database.
DXF	Формат AutoCAD Drawing Exchange. DXF - это ASCII версия файла .DWG.
	Обратите внимание на то, что импорт файлов DXF, содержащий данные 3D, фунцией Файл | Импорт | DXF не поддерживается. Тем не менее, процесс Импорт DXF определяет наличие данных 3D и отображает сообщение о необходимости использования процесса Файл | Импорт | Каркасы (Тип ввода = DXF).
DXB	Бинарный формат AutoCAD Drawing Exchange. DXB - это бинарная версия файла .DXF. Файлы DXB меньше и загружаются быстрее, чем DXF.
DFW	Веб-формат AutoCAD Design. Файлы DFW сильно сжаты (для быстрой передачи) и используются для передачи информации о проекте, чтобы ее могли просмотреть другие пользователи.

Инвертировать черный цвет

Поскольку в AutoCAD часто отображаются белые линии и метки на черном фоне, при экспорте цветов вы можете воспользоваться опцией Инвертировать черный цвет в белый. Выбрав эту опцию, вы будете знать, что экспортированные текст и линии видны в AutoCAD.

Опции

По умолчанию производится экспорт Полной среды 3D. Если были установлены границы ограничения, выберите опцию Обрезанная 2D, чтобы исключить данные, находящиеся за границами ограничения.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

В заключение, нажмите на кнопку OK и запустите процесс экспорта.
