Линейный ход

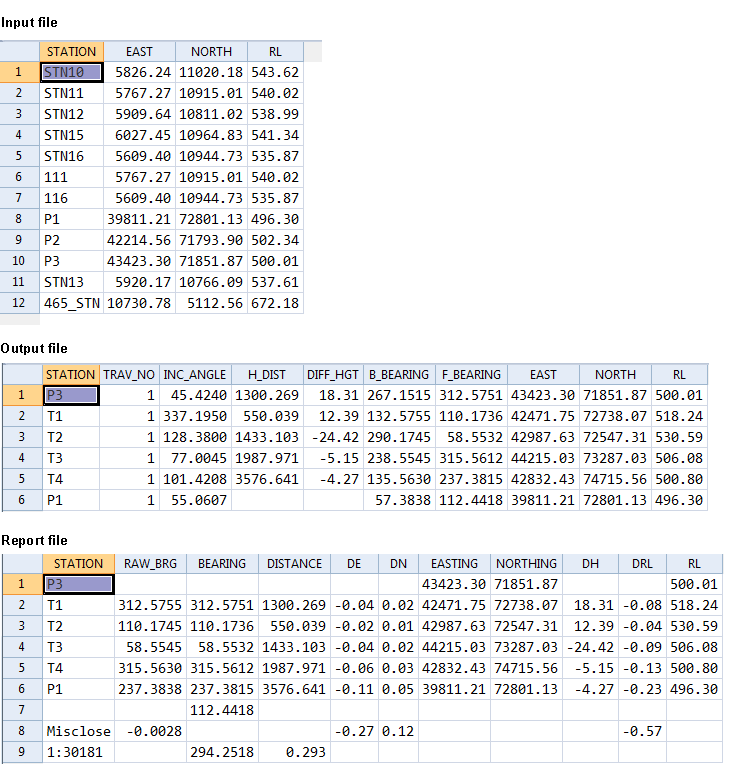

Файл ввода, созданный в результате работы процесса Вычисление средних значений результатов измерений | Теодолитный ход, должен содержать данные по ходу. Файл может содержать как один, так и более ходов, но процесс Теодолитный ход позволит вам уравнять лишь каждый ход по отдельности. Вам также необходим Файл пунктов, содержащий данные по известным начальной и конечной точкам.
Вы можете записать корректировки обратно в контрольный файл.

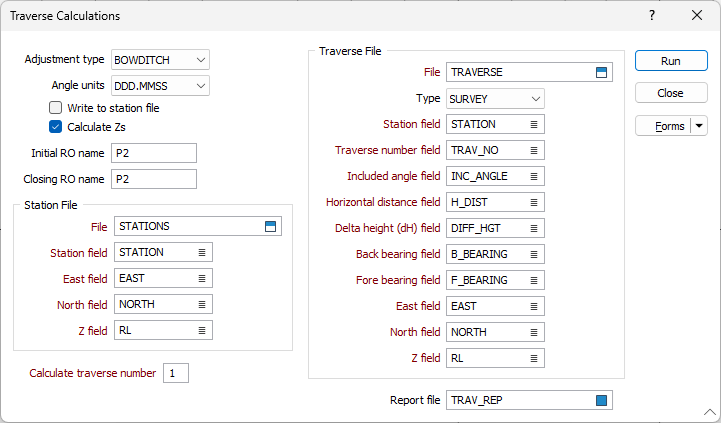

Для уравнения результатов измерений:
- Во вкладке Маркшейдерия, в группе Теодолитный ход, нажмите на Линейный ход.
- (Необязательно) Выберите опцию Вычислить значения Z, чтобы рассчитать высотные отметки.
- Выберите вид корректировки. Линейный вид используется чаще всего, за исключением случаев, в которых угловые измерения более точные, чем линейные.
- Выберите соответствующие Единицы угла.
- Введите имя Файла пунктов и соответствующие имена полей.
- Выберите опцию Записывать в файл пунктов, если хотите записать откорректированные координаты пунктов в Файл пунктов.
- Введите номер хода, который вы планируете рассчитать.
- (По желанию) Введите Имя начального и конечного ОП.
- (По желанию) Введите имя файла отчета. В файл отчета будут записаны данные по выравниванию.
- Выберите тип файла ходов и введите его имя и имена полей.
- Запустите процесс.
- Появится диалоговое окно, отображающее разницу угловых измерений. Если значение является удовлетворительным, нажмите Да.
- В диалоговом окне показана невязка в координатах, высоте, азимуте и расстоянии. Нажмите Да для продолжения работы процесса.
- Процесс рассчитает выравнивание и запишет новые пункты и их координаты в Файл пунктов (при выборе данной опции).
Опорное направление
Если координаты начального и конечного ОП находятся не в файле пунктов и вы не указали их в диалоговом окне, программа предложит вам задать начальный и конечный опорный азимут.
Текущие координаты
Если в Контрольном файле не найден первый пункт, вам предложат задать текущие координаты. Клавиша "N" прекращает работу функции, в связи с чем вы можете добавлять сведения в файл. С помощью клавиши "Y" используются значения Северных, Восточных и Z координат, обнаруженных в первой записи. Нажмите 'Y' для использования первых найденных координат в файле.
Нет замыкающего пункта
Если в Контрольном файле не найден конечный пункт, на экране появится окно с сообщением о том, что теодолитный ход открыт (то есть расчет будет произведен без выравнивания). При этом, в Контрольном файле будет присутствовать информация о добавленных координатах.
