Измерение расстояния модели

Чтобы записать измерения расстояния в одном из двух режимов, нажмите на кнопку Измерить расстояние в панели инструментов графика.

В диалоговом окне Измерение расстояния модели вам будут доступны следующие опции:

Измерения расстояний можно произвести, используя график полувариограммы, применяя один из двух доступных режимов. Если контрольный файл вариограмм был указан в окне Направления полувариограммы, эти измерения сохранятся в файле.

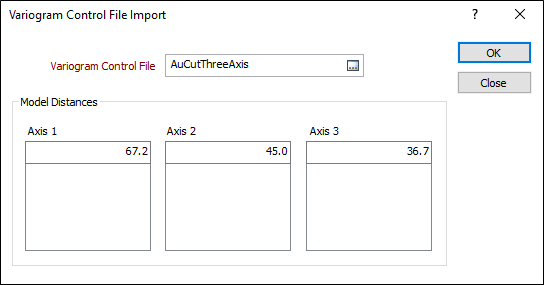

Эти же изменения можно впоследствии импортировать и использовать в качестве радиусов поиска в функциях моделирования, с помощью которых создаются и моделируются вариограммы (с применением новой кнопки Импорт в форме Поиск данных).

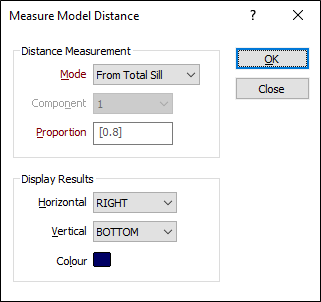

В диалоговом окне Измерение расстояния модели вы можете выбрать следующие измерения и опции просмотра:

Измерение расстояния

Режим

Выберите режим измерения

Из диапазонов	Алгоритм получает диапазон(ы) выбранного компонента модели, умножает эти числа на заданное соотношение и выводит в отчет эти значения.
Из общего порога	Алгоритм получает общий порог из модели вариограммы, умножает его на заданное соотношение, находит расстояние, на котором модель достигает этой высоты, и выводит это расстояние в отчет.

Компонент

Если вы работаете в режиме Из диапазонов, выберите компонент из списка компонентов в модели вариограммы.

Соотношение

Задайте числовое значение, которое будет являться соотношением для выбранного режима, например 0,67 для двух третей или 2 для диапазона в двукратном размере.

Вывод результатов в просмотр

Выберите, как будет размещаться панель с результатами - горизонтально (СЛЕВА, СПРАВА, ПО ЦЕНТРУ) и вертикально (ВВЕРХУ, ВНИЗУ, ПО ЦЕНТРУ) - в окне графика.

Дважды щелкните мышью (или нажмите F3), чтобы выбрать цвет панели с результатами.
