Объединить сетки в Блочную модель пласта

Стратиграфия | Блочная модель пластов | Создать из нескольких пластов

Эта функция используется для создания Блочной модели пласта. Она представляет собой трехмерную модель, в которой все блоки имеют одинаковые значения измерений по осям X и Y, однако значения Z для блоков разнятся (поскольку они отражают мощность каждого пласта/межпластового прослоя пустой породы).

Значения высоты контролируются Базовой (справочной) сеткой (в данном случае, FJ). Для расчета значений высоты кровли и подошвы маркирующего пласта используется Сетка мощностей FJ.

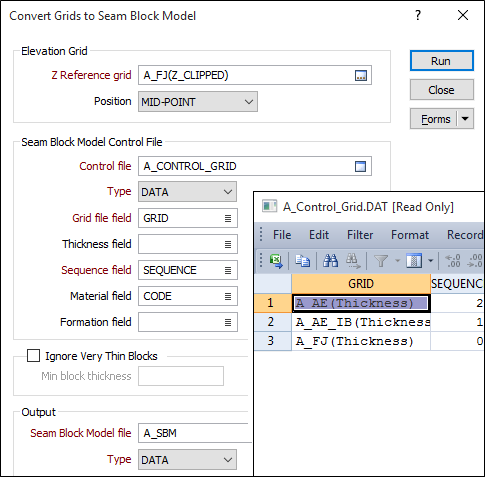

Сетки мощностей, расположенные выше (и/или ниже) Опорной сетки, упорядочены в правильной последовательности (как это задано в Контрольном файле), создавая, таким образом, Файл блочной модели пласта.

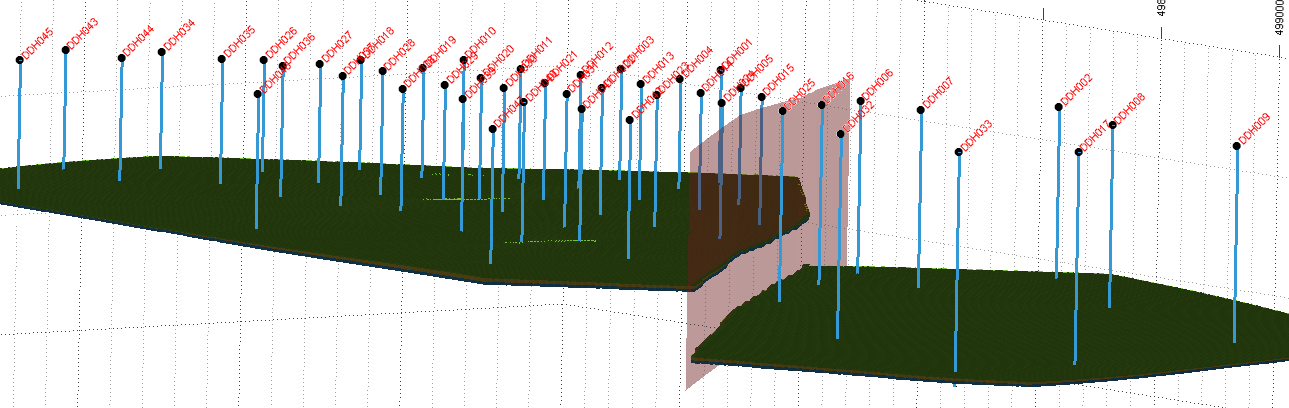

Вот так выглядит Файл блочной модели в Визексе...
