Единицы

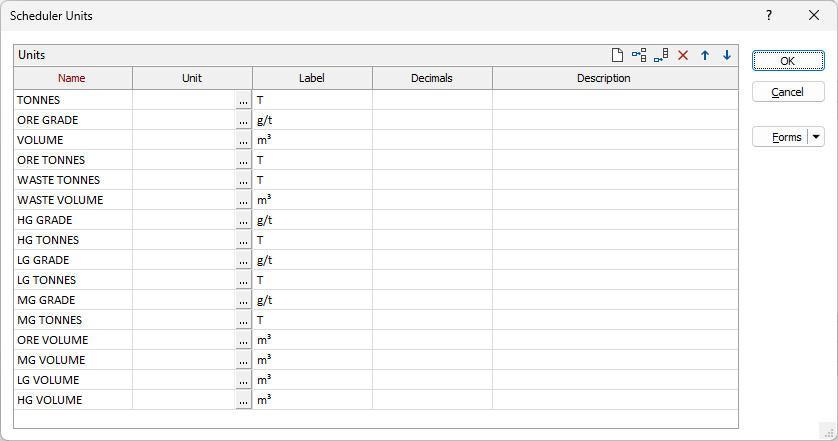

В форме перечислены типы единиц, которые определены для плана.
Используйте кнопки со значками в правом верхнем углу списка, чтобы добавлять, удалять, перемещать и очищать элементы в списке.
Имя
Введите имя единицы, которое будет использоваться для идентификации единицы при настройке атрибутов.
Подсказка: несмотря на то, что вы можете использовать сами единицы измерения в качестве имени, может быть удобным использовать общие описательные имена, чтобы минимизировать риск присвоения несоответствующих единиц атрибуту. Например, вместо “t” (или «тонн») в качестве названия единицы т, которая не представляет особой ценности, используйте обозначение «Масса». Таким образом, снизится вероятность того, что единица будет ошибочно назначена атрибуту, содержащему значения объема.
Точно также вместо использования «килограммов» в качестве названия единицы «кг», используйте «Небольшая масса». Станет ясно что атрибут, как ожидается, будет содержать значения массы и эти значения будут меньше, чем те, которым присвоена единица «Масса».
Единица
Выберите единицы измерения, в которых будут выражаться значения атрибута.
Многие из часто используемых единиц включены в раскрывающийся список, указанный в форме “<textLabel> (<ucLabel>)”, где <textLabel> - это простая текстовая метка для единиц, а <ucLabel> - это метка, которая будет отображаться там, где поддерживаются символы Юникод, включая надстрочные символы, где это применимо.
Если вам требуются комбинации единиц, которые не включены в этот список, вы можете указать их, используя их простые текстовые метки в текстовом поле вверху списка.
Метка
(Необязательно) Введите метку для единицы, используя символы Юникод, если это необходимо.
Если эта метка не указана, для выбранной Единицы будет использоваться метка по умолчанию.
Эта метка будет применяться в Планировщике для идентификации единиц, назначенных атрибутам.
Десятичные
(Необязательно) Введите количество десятичных знаков, которое будет отображаться для атрибутов, которым назначена эта единица измерения.
Описание
(Необязательно) Введите описание или комментарии, относящиеся к единице.
В текущих версиях это описание не используется вне этой формы.
Template
The Template button is only available for Template Forms. Template Forms inherit saved or previously used values.
Click the Template button to select and open a saved form set template.
Load Template
Click the Load Template button to select and open a saved template to populate the fields of the form.
Save Template
Click the Save Template button to save the details of the current form as a template that can be loaded at a later time.
Manage
Click the Manage button to open the Template Forms manager which can be used to open, save, delete, import and export the template forms for your project.
Undo and Redo
Click Undo (CTRL + Z) to undo recent changes in the form. After an Undo, click Redo (CTRL + Y) to restore the last change that was undone.
Collapse
Collapse (roll-up) the form to preview a chart, or preview the results of an operation in Vizex, or obtain input values from Vizex, the Property Window, the File Editor, or the Plot Editor.
ОК
Нажмите на OK, чтобы применить изменения к единицам и сделать обновленный список единиц доступным для плана.
