Вертикаль по индексу с использованием Угла откоса

Во вкладке Планирование | Вид, в группе Интерактивные зависимости Выберите Вертикальный | По индексу с использованием угла наклона, чтобы построить вертикальные зависимости между выбранными задачами (выемочными блоками) с использованием атрибута индекса и указанного угла наклона.

Для открытых горных работ вертикальные и горизонтальные зависимости создаются вручную на основе блочной модели, атрибутов уступа и стадии, которые вы импортировали как часть долгосрочного плана.

Для вертикальной зависимости любого блока требуется, чтобы блоки, расположенные прямо над этим блоком, разрабатывались перед ним, тогда он будет считаться доступным.

1. Перед использованием этого инструмента убедитесь, что в окне Гантта не установлен фильтр.

2. Во вкладке Планирование | Вид, в группе Интерактивные зависимости Выберите Вертикальный | По индексу с использованием угла наклона, чтобы построить вертикальные зависимости между выбранными задачами (выемочными блоками) с использованием атрибута индекса и указанного угла наклона.

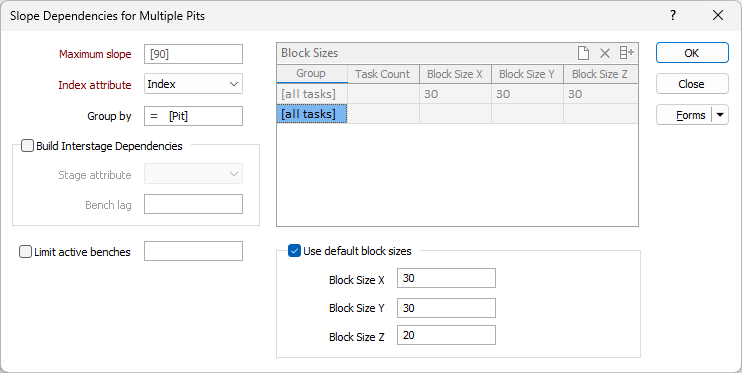

3. Установите следующие параметры в форме Построение вертикальных зависимостей



Максимальный откос

Введите максимальное значение угла откоса (угол наклона торца выемочных блоков). Откос рассчитывается между центроидами блоков задач.

Атрибут индекса

Щелкните значок Список, чтобы выбрать атрибут Индекс. Этот атрибут служит уникальным идентификатором блока, определяя его расположение относительно других блоков.

Группировать по

Если обрабатываются несколько карьеров, выражение можно использовать, например, для идентификации карьеров, в которых расположены выемочные блоки.

Если поле выражения пустое, зависимости строятся для одной группы, состоящей из всех задач. Если указано выражение, оно оценивается для каждой задачи и задачи группируются соответствующим образом. Затем для каждой группы можно установить различные параметры Размера блока.

Используйте инструменты на панели инструментов списка сетки для управления группами в списке.

	Нажмите, чтобы Очистить все строки.
	Нажмите, чтобы Удалить выбранные строки.
	Нажмите кнопку Автозаполнение, чтобы рассчитать размеры блоков в каждой группе на основе центроидов блоков и атрибута Индекс. Если размер блока не может быть оценен (например, если блоков слишком мало), ячейка останется пустой и должна быть заполнена вручную.

Построить промежуточные зависимости

Если используются этапы, выберите этот параметр и определите атрибут этапа и лаг уступа.

Ограничить активные уступы

Если эта опция активирована, между уступами создаются связи зависимостей, и n-й уступ, который находится выше остальных, где n - это максимальное количество уступов, которое может быть извлечено на определенное время.

Эта опция неактивна, если активирована опция Построить промежуточные зависимости.

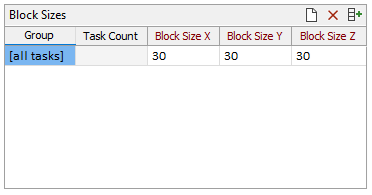

Размеры блока

Если опция «Использовать стандартные размеры блоков» не выбрана, активируется сетка размеров блоков, и вы можете ввести значения размеров блоков по осям X, Y и Z для каждой группы.

Вы можете использовать инструменты на панели инструментов списка сетки для управления группами в списке.

	Нажмите, чтобы Очистить все строки.
	Нажмите, чтобы Удалить выбранные строки.
	Нажмите кнопку Автозаполнение, чтобы рассчитать размеры блоков в каждой группе на основе центроидов блоков и атрибута Индекс. Если размер блока не может быть оценен (например, если блоков слишком мало), ячейка останется пустой и должна быть заполнена вручную.

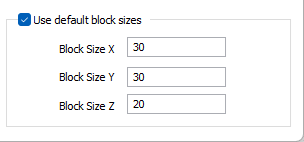

Использовать размеры блоков по умолчанию

Если выбрана опция «Использовать стандартные размеры блоков», сетка размеров блоков отключена, и вы можете ввести стандартные значения X, Y и Z для блоков в предоставленных полях.
