Метод заряжания

Скважины веера можно заряжать автоматически, используя одни из двух следующих методов:

  • Алгоритм AEL
  • Радиус влияния

Алгоритм AEL

С помощью этого метода создается схема заряжания с заданными незаряженными сегментами устьев на основании следующих правил:

S - это короткая забойка (20 x диаметр скважины)
M - это забойка средней длины (50 x диаметр скважины)
L - это длинная забойка (125 x диаметр скважины)

Скважины будут зарядами в схеме S M S M S M ..., если только взрывная скважина не будет иметь длину больше 1,5 X L.

Если взрывная скважина имеет длину больше чем 1,5 x L:

  • Применяется схема S L M L S L M L .... Она будет использоваться до тех пор, пока следующая взрывная скважина для заряжания не будет короче 1,5 x L.
  • Тогда схема заряжания меняется на оригинальную S M S M S M ....

Литература: Design Methodology for Underground Ring Blasting by I. Onederra & G. Chitombo, 2013

http://www.tandfonline.com/doi/abs/10.1179/174328607X282244?journalCode=ymnt20

Радиус влияния

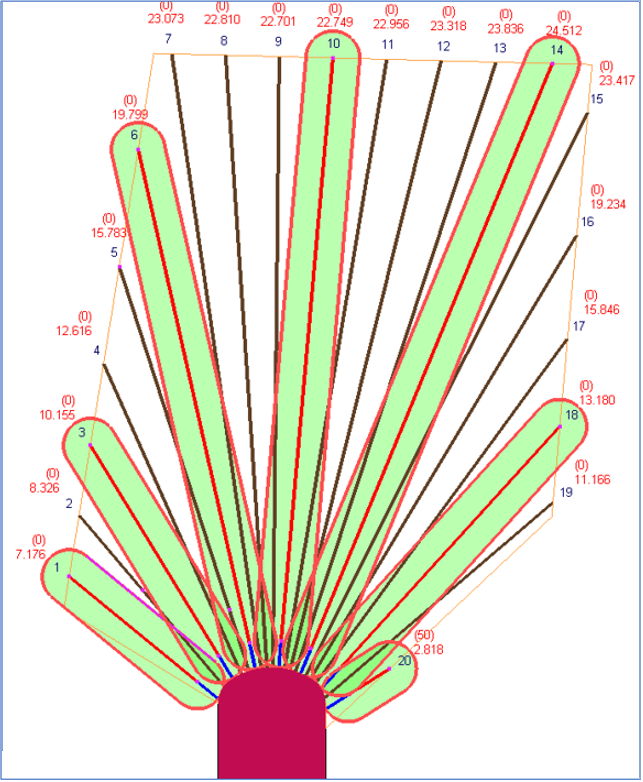

Описание этого метода опирается на рисунки ниже:

  1. Вокруг инициирующей скважины (скв.№1) создается искусственная оболочка заряда, основанная на радиусе разрыва при взрыве.

  2. Затем алгоритм определяет в схеме следующую скважину, которая не пересекает инициирующую скважину (она обозначается как независимая скважина) и создает искусственную оболочку заряда вокруг нее (скв. №3).
  3. Данный процесс происходит в последовательном порядке до тех пор, пока не будут определены все независимые скважины веера. Эти скважины полностью заряжаются после того, как применяется Минимальная длина забойки.

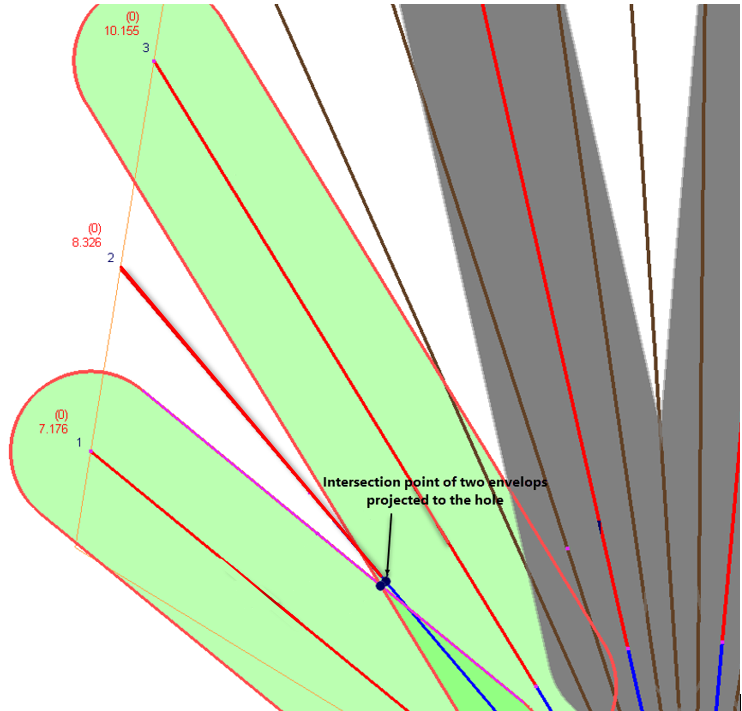

  4. Чтобы рассчитать заряд скважины, расположенной между двумя независимыми скважинами (такая скважина будет назваться зависимой скважиной), например скважины №2, алгоритм находит точку пересечения оболочки заряда скважины №1 и скважины №3.
  5. Точка пересечения проецируется перпендикулярно скважине №2, чтобы определить точку, из которой будет заряжена скважина.

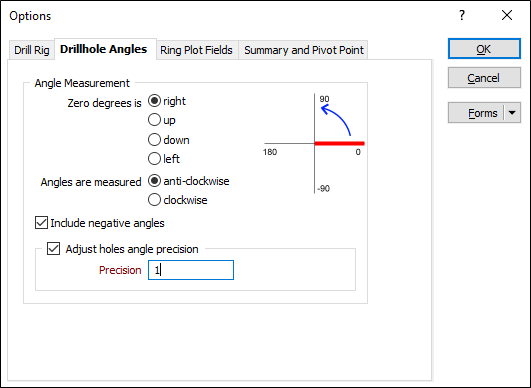

Если между двумя независимыми скважинами имеется несколько зависимых, алгоритм будет следовать этому же процессу. Порядок, в котором обрабатываются скважины, основывается на направлении Измерения угла, заданном в Опциях веера. Смотрите:Drillhole Angles

Если инициирующая скважина не является в веере первой или последней, алгоритм обработает и зарядит скважины в обоих направлениях от инициирующей скважины, независимо от настроек Измерения угла.
